Fliegengitter für Fahrerhausfenster
- NERWOLF
- Themenstarter
- Offline
- inaktiv
Weniger
Mehr
- Beiträge: 80
- Dank erhalten: 7
03 Apr 2017 17:14 - 03 Apr 2017 18:34 #1
von NERWOLF
Fliegengitter für Fahrerhausfenster wurde erstellt von NERWOLF
Hallo zusammen,

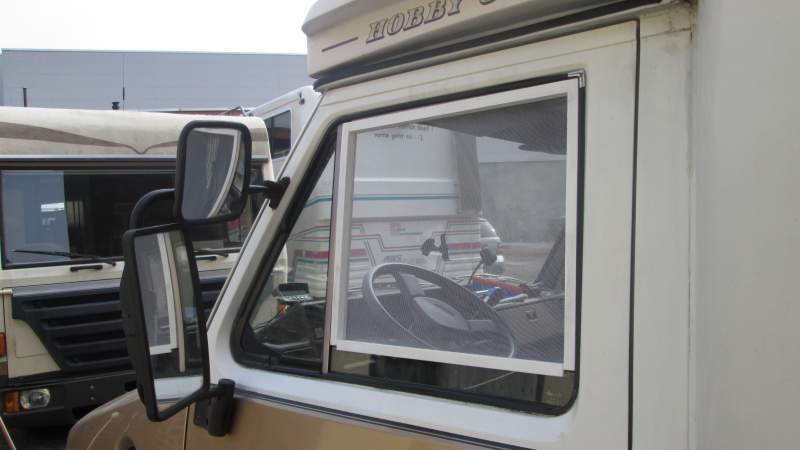

habe vorhin meine zwei Fliegengitterrahmen für die beiden Fenster der Türen fertiggestellt.

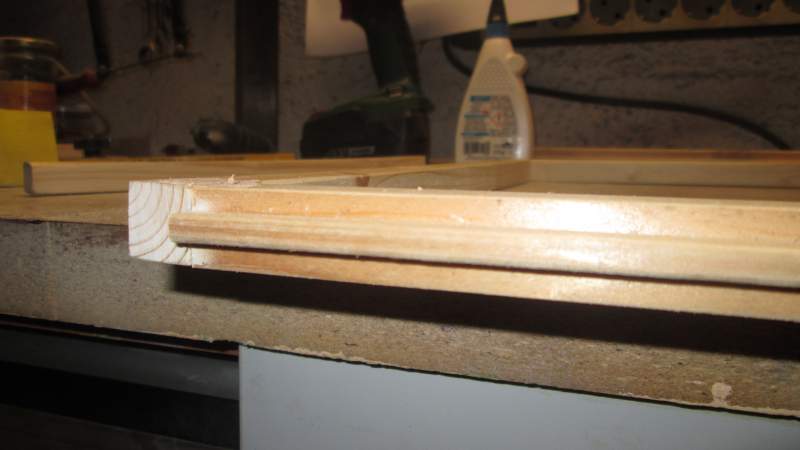

Der Nachbau ist sehr einfach und unkompliziert. Ich habe dazu ein 20 Millimeter dickes Brett mit Nut und Feder vom Baumarkt besorgt.

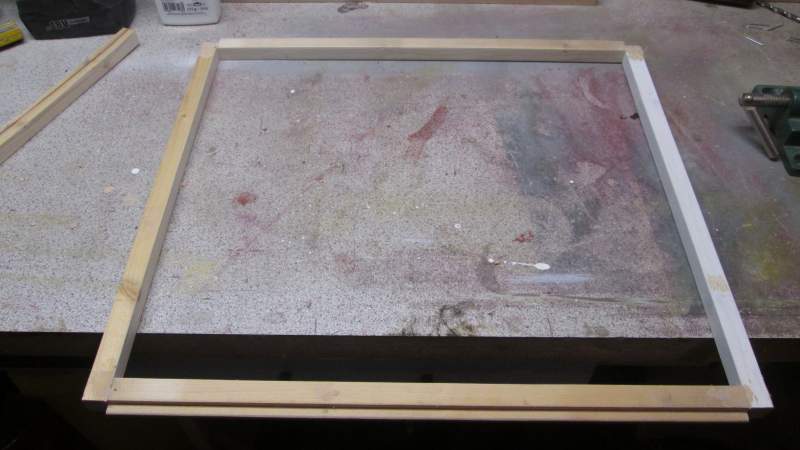

Als erstes wurde das Brett auf der Kreissäge in 20 mm breite Leisten gesägt und auf Scheibenbreite und Länge zugeschnitten. Achtung: In der Höhe müssen ein die Leisten ein paar Zentimeter kürzer sein, damit das Gitter zwischen Fenster und Türrahmen eingeklemmt werden kann.

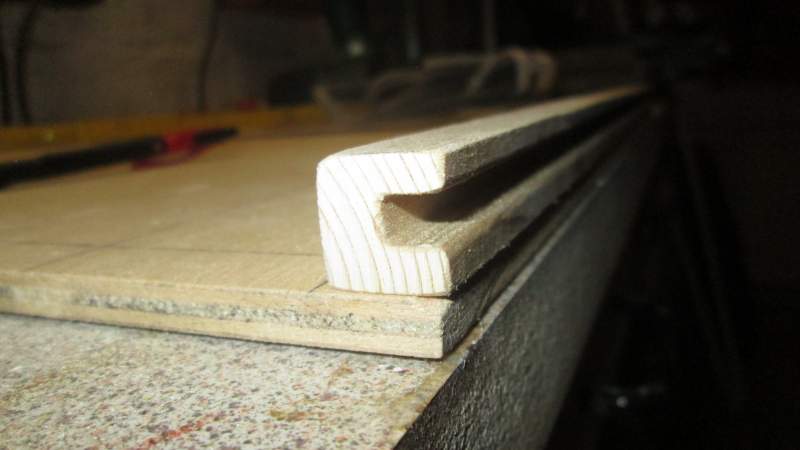

In die Leiste mit Nut wird die Scheibe eingeklemmt und die Feder kommt in den oberen Türrahmen.

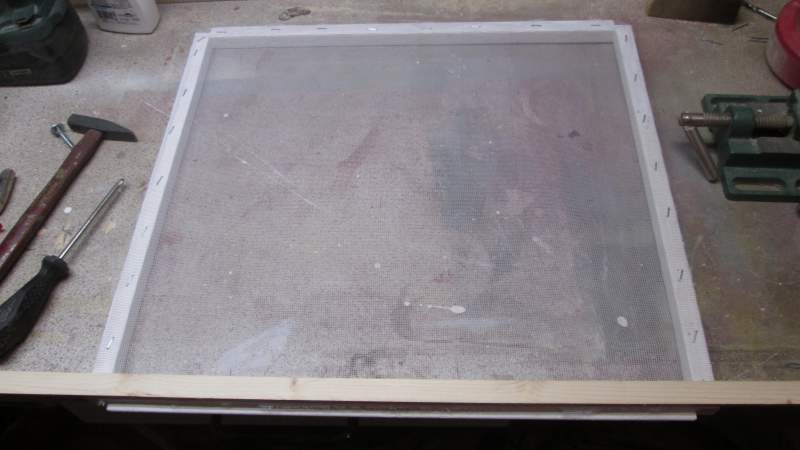

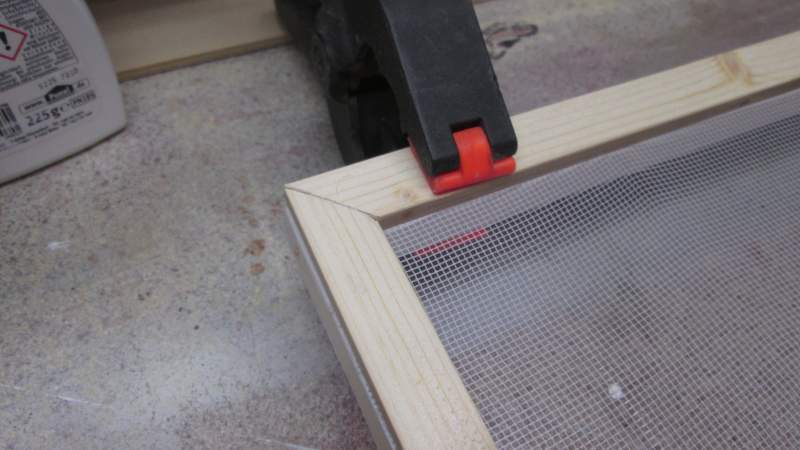

Nachdem der Holzrahmen fertig war, habe ich alles weiß lackiert. Dann konnte die Fliegengaze mit einem Tacker aufgezogen werden. Damit man die Tackerklammern nicht sieht, wurden noch dünne weiß lackierte Leisten aufgeschraubt. Als ich damit fertig war, war ich so zufrieden, dass ich für das große Fenster über dem Tisch gleich ein weiteres Fliegengitter gebastelt habe, das aber mit Scharnieren und einem Magnet hält.
Hoffe, dass der Eine oder Andere davon angeregt worden sind.
Mit freundlichem Gruß
Wolfgang aus Wuppertal
habe vorhin meine zwei Fliegengitterrahmen für die beiden Fenster der Türen fertiggestellt.
Der Nachbau ist sehr einfach und unkompliziert. Ich habe dazu ein 20 Millimeter dickes Brett mit Nut und Feder vom Baumarkt besorgt.
Als erstes wurde das Brett auf der Kreissäge in 20 mm breite Leisten gesägt und auf Scheibenbreite und Länge zugeschnitten. Achtung: In der Höhe müssen ein die Leisten ein paar Zentimeter kürzer sein, damit das Gitter zwischen Fenster und Türrahmen eingeklemmt werden kann.
In die Leiste mit Nut wird die Scheibe eingeklemmt und die Feder kommt in den oberen Türrahmen.
Nachdem der Holzrahmen fertig war, habe ich alles weiß lackiert. Dann konnte die Fliegengaze mit einem Tacker aufgezogen werden. Damit man die Tackerklammern nicht sieht, wurden noch dünne weiß lackierte Leisten aufgeschraubt. Als ich damit fertig war, war ich so zufrieden, dass ich für das große Fenster über dem Tisch gleich ein weiteres Fliegengitter gebastelt habe, das aber mit Scharnieren und einem Magnet hält.
Hoffe, dass der Eine oder Andere davon angeregt worden sind.
Mit freundlichem Gruß
Wolfgang aus Wuppertal
Letzte Änderung: 03 Apr 2017 18:34 von Lollo_C. Grund: Bilder eingefügt
Antworten zu NERWOLF
- Bönebüttel
- Offline
- inaktiv
Weniger
Mehr
- Beiträge: 46
- Dank erhalten: 20
03 Apr 2017 18:27 #2
von Bönebüttel
Bönebüttel antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Wolfgang,
prima Idee und einfach nachzubauen. So kommt frische Luft in den Hobby!
Kannst du bitte noch ein Foto vom Gitter des Wohnraumfensters einstellen.
Danke.
Grüße
Thorsten
prima Idee und einfach nachzubauen. So kommt frische Luft in den Hobby!
Kannst du bitte noch ein Foto vom Gitter des Wohnraumfensters einstellen.
Danke.
Grüße
Thorsten
Antworten zu Bönebüttel
- NERWOLF
- Themenstarter
- Offline
- inaktiv
Weniger
Mehr
- Beiträge: 80
- Dank erhalten: 7
03 Apr 2017 20:27 #3
von NERWOLF
NERWOLF antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Thorsten,

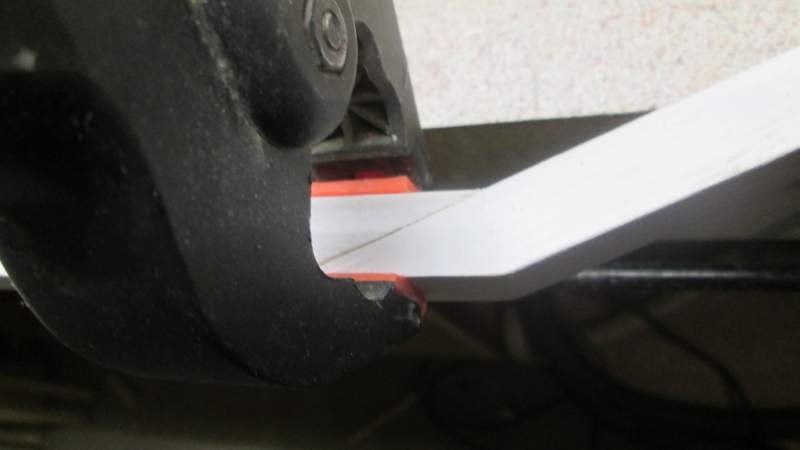

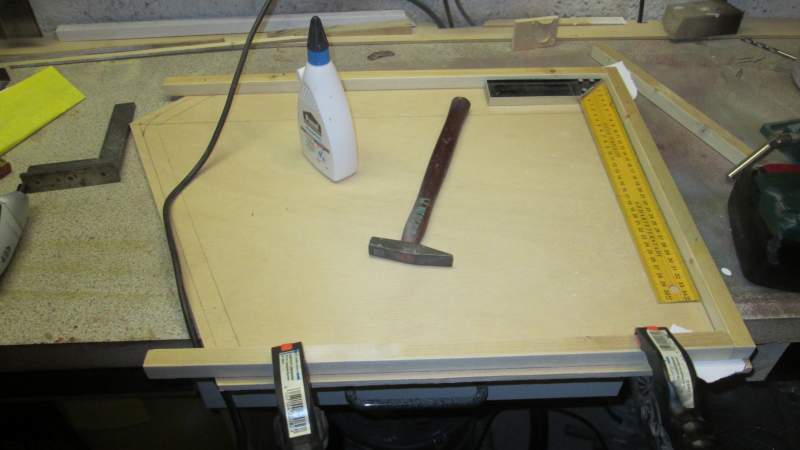

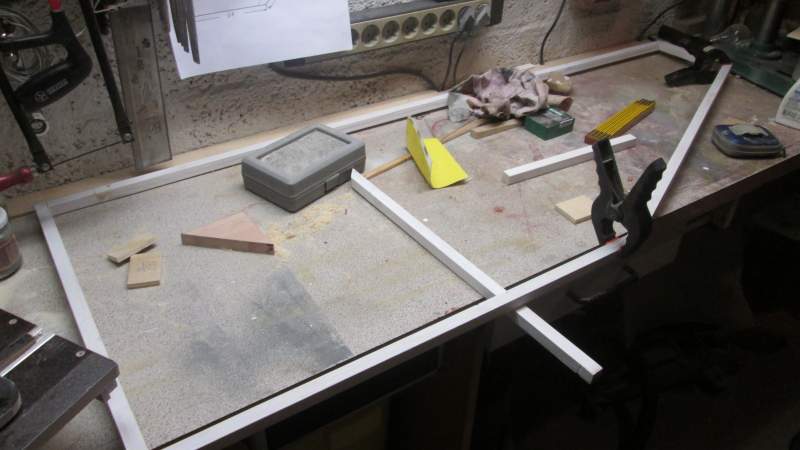

hier noch ein paar Bilder der Fertigung.

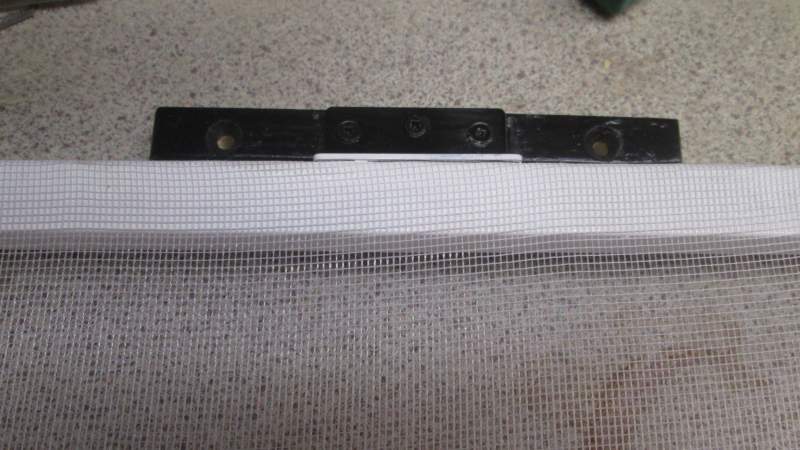

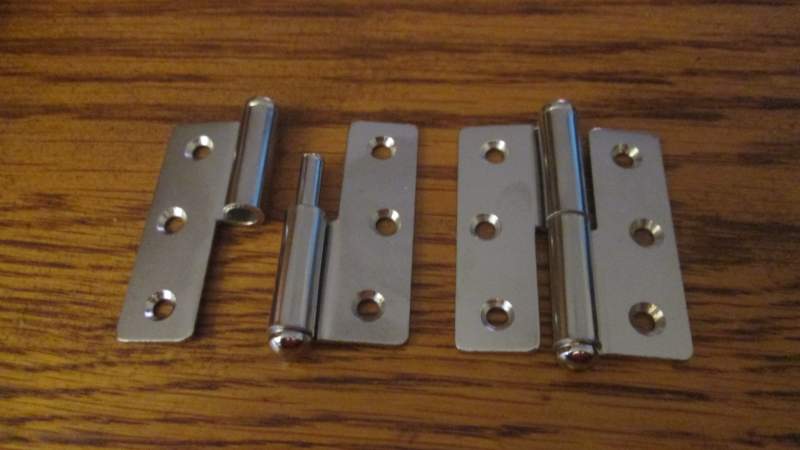

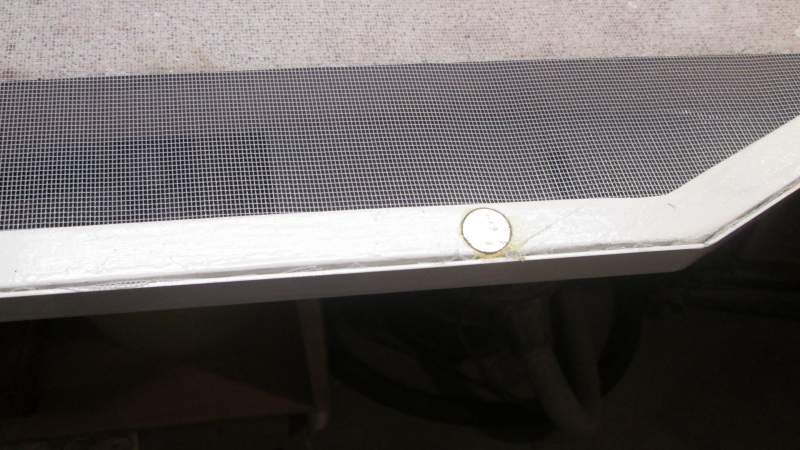

Das Gitter liegt auf dem Fensterrahmen auf. Oben sind zwei Scharniere angebracht, die man trennen kann. Unten im Gitterrahmen habe ich ein Neodymmagnet (Gitter Bild 4 )eingelassen, das an einem Eisenplättchen halt findet. So kann ich jederzeit den Rahmen hochklappen, um ans Fenster zu kommen, oder komplett aus den Scharnieren entfernen. Weil das Gitter recht groß ist, werde ich es im Bad aufrecht an einer Wand befestigen. Komme morgen wieder zum Sternchen, dann kann ich noch ein zwei Bilder machen wie der Rahmen aufgesetzt aussieht.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
hier noch ein paar Bilder der Fertigung.
Das Gitter liegt auf dem Fensterrahmen auf. Oben sind zwei Scharniere angebracht, die man trennen kann. Unten im Gitterrahmen habe ich ein Neodymmagnet (Gitter Bild 4 )eingelassen, das an einem Eisenplättchen halt findet. So kann ich jederzeit den Rahmen hochklappen, um ans Fenster zu kommen, oder komplett aus den Scharnieren entfernen. Weil das Gitter recht groß ist, werde ich es im Bad aufrecht an einer Wand befestigen. Komme morgen wieder zum Sternchen, dann kann ich noch ein zwei Bilder machen wie der Rahmen aufgesetzt aussieht.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
Antworten zu NERWOLF
- NERWOLF
- Themenstarter
- Offline
- inaktiv
Weniger
Mehr
- Beiträge: 80
- Dank erhalten: 7
05 Apr 2017 20:19 #4
von NERWOLF
NERWOLF antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Thorsten,

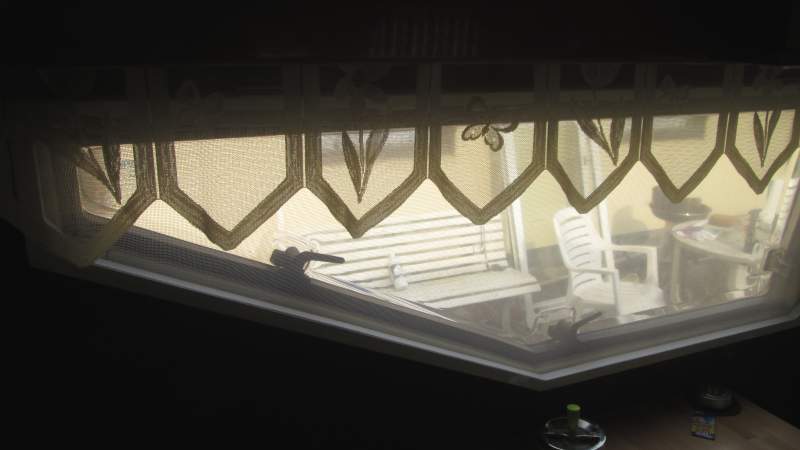

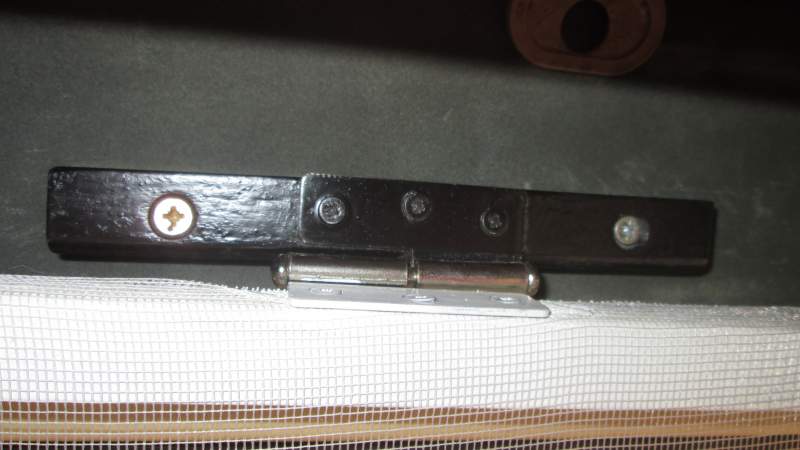

wie von Dir angefordert noch ein paar Bilder. Da beim großen Fliegengitter nur eine Gegenlichtaufnahme möglich war, ist das gesamte Teil nicht so gut zu erkennen. ( Bild 2 linkes Scharnier ) Solltest Du einen Nachbau erstellen wollen, solltest Du die Ecken vom Rahmen mit einer Holzecke oder Eisenwinkel verstärken.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
wie von Dir angefordert noch ein paar Bilder. Da beim großen Fliegengitter nur eine Gegenlichtaufnahme möglich war, ist das gesamte Teil nicht so gut zu erkennen. ( Bild 2 linkes Scharnier ) Solltest Du einen Nachbau erstellen wollen, solltest Du die Ecken vom Rahmen mit einer Holzecke oder Eisenwinkel verstärken.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
Folgende Benutzer bedankten sich: DJ Andy
Antworten zu NERWOLF
- DJ Andy
- Offline
- Experte
Weniger
Mehr
- Beiträge: 369
- Dank erhalten: 225
05 Apr 2017 20:30 - 05 Apr 2017 20:33 #5
von DJ Andy
DJ Andy antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Wolfgang
ich hatte schon lange mit diesem Gedanken gespielt und du hast es verwirklicht. Wunderbare Idee.
Das hätte Hobby aber auch damals schon erfinden können oder gab´s da noch keine Plagegeister
LG Andy
ich hatte schon lange mit diesem Gedanken gespielt und du hast es verwirklicht. Wunderbare Idee.
Das hätte Hobby aber auch damals schon erfinden können oder gab´s da noch keine Plagegeister
LG Andy
Letzte Änderung: 05 Apr 2017 20:33 von DJ Andy.
Antworten zu DJ Andy
- Danken
- Offline
- Experte
Weniger
Mehr
- Beiträge: 407
- Dank erhalten: 61
05 Apr 2017 21:18 #6
von Danken
Danken antwortete auf Fliegengitter für Fahrerhausfenster
ja nicht schlecht.
das ist zumindest mal eine kostengünstigere Alternative.
Es hat eben alles sein für und wieder :-) Daumen hoch.
Grüße
das ist zumindest mal eine kostengünstigere Alternative.
Es hat eben alles sein für und wieder :-) Daumen hoch.
Grüße
Antworten zu Danken
- Hundebites
- Offline
- Super-Experte
Weniger
Mehr
- Beiträge: 612
- Dank erhalten: 174
06 Apr 2017 01:37 #7
von Hundebites
Hundebites antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Wolfgang,
Hey, klasse Idee für die Fahrerhaustüren! Toll gemacht.. Deine Idee für´s Fenster an der Sitzecke spukt mir auch schon im Kopf herum.. Ich wollte aber Magnete in die Fensterrahmenabdeckung machen und an das Fliegengitter Metall. Dann kann man es auch einfach abnehmen und verstauen..
Gruß Olli
Hey, klasse Idee für die Fahrerhaustüren! Toll gemacht.. Deine Idee für´s Fenster an der Sitzecke spukt mir auch schon im Kopf herum.. Ich wollte aber Magnete in die Fensterrahmenabdeckung machen und an das Fliegengitter Metall. Dann kann man es auch einfach abnehmen und verstauen..
Gruß Olli
Antworten zu Hundebites
- NERWOLF
- Themenstarter
- Offline
- inaktiv
Weniger
Mehr
- Beiträge: 80
- Dank erhalten: 7
06 Apr 2017 15:20 #8
von NERWOLF
NERWOLF antwortete auf Fliegengitter für Fahrerhausfenster
Hallo Olli,
auch nicht schlecht die Idee. Aber wenn, dann würde ich die Magnete im Fliegengitterrahmen einlassen. Dann hast Du nicht so einen Abstand zum Fensterrahmen. Mein Gitter liegt oben genau auf dem Fensterrahmen auf und steht unten nur 1,5 mm ab.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
auch nicht schlecht die Idee. Aber wenn, dann würde ich die Magnete im Fliegengitterrahmen einlassen. Dann hast Du nicht so einen Abstand zum Fensterrahmen. Mein Gitter liegt oben genau auf dem Fensterrahmen auf und steht unten nur 1,5 mm ab.
Mit freundlichen Grüßen
Wolfgang aus Wuppertal
