Elektrik...das unbekannte Wesen?

Hallo Frank,
da Du mit Sicherheit nicht wieder den Originalzustand herstellen wirst (es muss ja Gründe gegeben haben, warum ein Vorbesitzer umgebaut hat), nachfolgendend zwei Anregungen, wie es aussehen könnte.

Vorab drei Grundlegende Informationen zur Original Hobby 600 Elektrik:
1. Das Ladegerät und die Reglung sind aus der Steinzeit. Sie haben keine Ladekennlinie (außer Ein- Aus) und keinen Batteriewächter = Unterspannungsschutz
2. Durch die bauliche Anordnung (Ladeblock unter der Sitztruhe ./. Regelung und Sicherungen im CP) sind nur unnötig lange Leitungswege geschaffen, die zu Spannungsverlusten führen
3. Die Waschmaschinensteckertechnik ist nicht gerade gut für Kfz. geeignet.

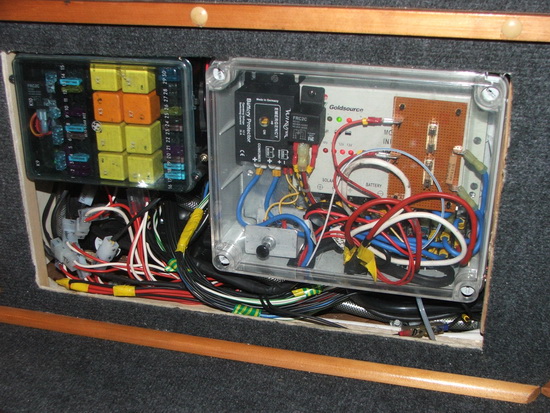

Zunächst ein Bild vom ersten Umbau. Hier wurde ein PKW- Sicherungskasten verwendet. Die Schalter im CP wirken nun auf diese Relais, sodass die langen Leitungsverluste eliminiert wurden. Für die Aufbaubatterie wurde ein 10A IU0U Ladegerät; für die Starterbatterie ein 3,6A IU0U Ladegerät mit Pulserhaltung eingebaut. die Relais für Trennen, Kühlschrank und D+ wurden ebenfalls unter die Sitzbank verlegt. Zusätzlich wurden ein Batteriewächter und ein Solarregler integriert. Die Verdrahtung wurde auf Mehrfach 6,3mm Flachstecker umgerüstet.

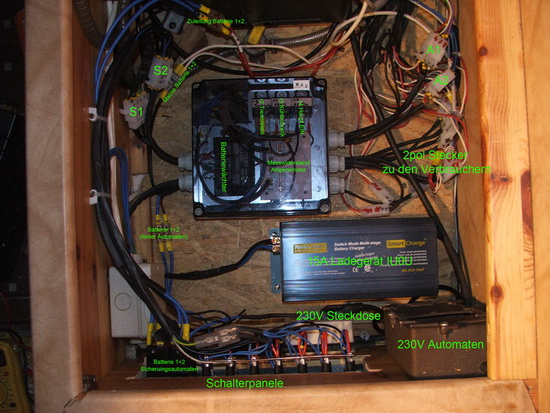

Im zweiten Projekt bin ich einen etwas anderen Weg gegangen. Hier sollte der Raum über dem Führerhaus als Stauraum genutzt werden. Deshalb habe ich das Blech des CP getrennt. Die Anzeigeeinheit mit Hauptschalter befindet sich nun links in der Lautsprecherablage; die Schalterpanele mit den Sicherungen sitzt seitlich unter der Sitzbank. Elektrisch kam hier ein 15A IU0U Ladegerät zum Einsatz. Trennrelais usw. nach unten geholt, Platine für Stromanzeige und Batteriewächter eingebaut - diesmal ohne Solar. Die Stecker wurden ebenfalls ausgetauscht.


Das sind aber nur zwei Varianten. Jeder sollte es mit seinen Möglichkeiten machen - nur mit Konzept und Plan.
Viel Erfolg.

Hallo Frank,

ich kann dem Wilfried da nur zustimmen und rate dir dazu die Elektrik komplett neu aufzubauen.
Ich hatte da auch so meine kleinen Probleme und den Ausschlag zum Neuaufbau gab die überholte Ladetechnik.
In der Originalinstallation habe ich bei mir keine Ladefunktion für die Starterbatterie gefunden und das Ladegerät für die Bordbatterie funktionierte auch nur wenn es Lust dazu hatte.
Des Weiteren zeigten die Anzeigen im Bordpanel auch nur noch zum Teil an.
Da war mir klar, dass es am besten ist alles neu zu machen.
Das hört sich erst mal schlimm an, ist aber nicht so wild.
Bei mir waren alle Kabel in Ordnung und so konnte ich die komplette Anlage unter der Rücksitzbank anbringen.
Die Kabel die nach oben zum Panel gehen, sind für eine Neuinstallation erst mal nicht so wichtig. Die kann man dann nach Bedarf für Anzeigen o.ä. verwenden.
Ich habe sämtliche Leitungen zum Panel deaktiviert und die Sicherungen samt Schaltern und Relais nach unten an und in der Sitzbank installiert. Das hatte für mich denn Vorteil, dass ich nun alles an einem Ort habe. Es gibt keine wichtigen Leitungen, die lange Schleifen nach oben zum Panel und dann wieder zurück zur Sitzbank bilden.
Das macht Reparaturen und die Fehlersuche in der Zukunft einfacher.
Ein neues Ladegerät bot mir dann den Vorteil auch die Starterbaterie mitzuladen.
Mache dir Gedanken darüber was für dich wichtig ist und welches Konzept zu deinem Budget und deinen Anforderungen passt.
Bei der Planung solltest du unbedingt mit jemandem zusammenarbeiten, der was davon versteht und die Sache ruhig angehen lassen. Gute Planung verhindert Ärger und spart jede Menge Zeit beim Einbau.
Nachdem ich einige Tage mit der Planung und dem Beschaffen der Teile verbracht habe, ging der eigentliche Einbau recht fix von statten. das hat nicht mal ein Wochenende gedauert.
Niemals Kabel einfach zusammendrillen und dann mit Lüsterklemmen verschrauben. Entweder einen Klemmblock zum verschrauben und KFZ-Klemmschuhe verwenden oder bei Lüsterklemmen vorher Aderendhülsen aufpressen.
Denke immer daran, dass ein Fehler leicht einen Kabelbrand auslösen kann und dann ist der Hobby komplett im Eimer.
