Elektrik...das unbekannte Wesen?

Moinsen,

nachdem ich die 3 Dachfenster ausgetauscht habe, ein 4tes über den Tisch eingebaut und die Dreiecksfenster neu abgedichtet habe, geht es nun an die Aufbauelektrik...
(funktioniert einiges nicht)
Was für ein Chaos unter der Sitzbank...

Ich befürchte, da haben sich meine Vorbesitzer ausgetobt...

Aber erstmal ein paar Fragen, falls jemand sich auskennt..

Wieso habe ich dort 3 Trennrelais?
Wie kann es sein, dass ohne Zündung, abgeklemmte 2te Batterie/keine 220V an 2en von denen 12V anliegen?

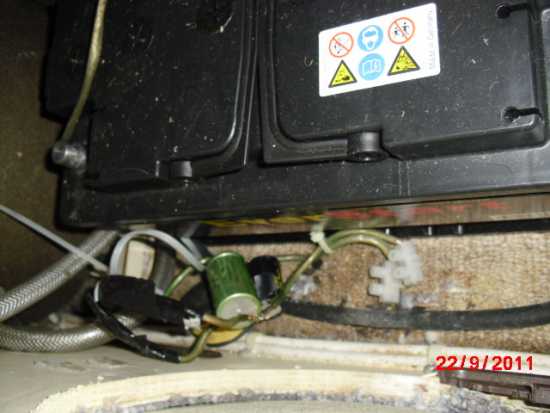

Wofür sind denn um Himmelswillen die Kondensatoren, die da frei rumhängen? (wenn es welche sind)

Vielleicht gehört ja alles so...allerdings erschliesst sich mir nicht, was das alles soll :1435:

Gruß
Frank

Halo Frank,
das wird ganz schwierig. Unter der Sitzbank sitzen von Haus aus keine drei Relais und schon gar keine Kondensatoren. Da hat jemand nachträglich gefummelt. Da kann man jetzt aus der Ferne auch schlecht helfen.

Vorschlag: Mache Fotos und versuche den Aufbau zu beschreiben. Eventuell kann man dann aus der Ferne verstehen, was gemacht wurde. Alternativ suche Dir in Deiner Nähe einen Elektriker, der sich da rein knien kann/will.

Hallo Frank,

Wilfried had richt, man kan so viele sachen gamacht haben. villeicht sind die condensatoren vor eine ladegerät zum abvlakken das 12V und die relais vor das wahlen von laden von startbatterie und 2de batterie. das dritte relais kunte gebraucht sein automatisch die 220V steckdosen von womo von 12V-220V omvormer auf die ausen steckdose um zu schalten wan dort 220V angeslossen wurde.

Aber naturlich gibt es viele möglichketen.

viel erfolg


Simon

Danke erstmal...ich habe so etwas schon befürchtet :drive1:

Ich mache mal Fotos..und stelle sie ein :543:

Ich kenne einige Handwerker...und die wirklich Guten kannst du mit der Lupe suchen...da knie ich mich lieber rein und weiss, was ich gebaut habe..

Habe ja auch Schaltpläne von einer normalen WoMo Installation..

Ach ja, die 220V sind ein eigenständiger Stromkreis...es geht mir um den 12V Kreis...
der 220er ist ja recht überschaubar...und endet auch in dem Umformer für die 12 Volt..

Gruß
Frank

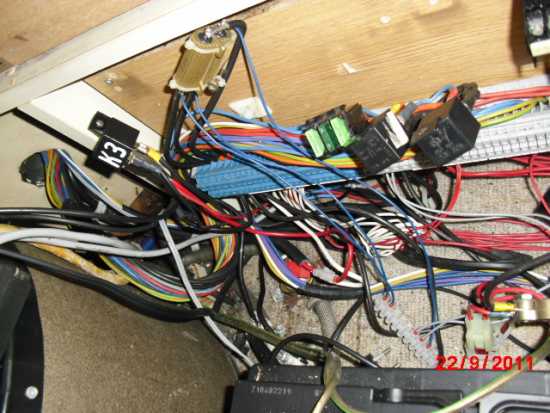

So...hier mal einen kleinen Eindruck...bildtechnisch :bahnhof:

Eigentlich muss ich schmunzeln, wenn ich dieses Elektrikchaos sehe...man darf halt den Humor nicht verlieren :1723:

...und noch eins....

und ein Letztes...

Hallo,

das dritte Bild ist am Besten. Da sind die KAbel ein wenig geortnet.:daumen2:

Hallo Frank,
CHAOS pur! Da kannst Du Dir nur selber helfen. Ich würde da keinen Gedanken dran verschwenden und alles neu machen.
Auf der Klemmleiste sind offenbar die Leitungen zu den Verbrauchern aufgelegt. Das Ladegerät kann ich erst einmal nicht erkennen. Die Funktion der Relais kann ich mir denken, aber um es genau zu wissen musst Du Dir die Mühe machen und jedes Kabel einzeln verfolgen und ein Schaltbild erstellen. Danach kann man (hoffentlich) mehr erkennen.
Viel Erfolg

Ja...das Leben ist manchmal kein Ponyhof :1563:

Na ja...als ich vor ein paar Wochen beigehen wollte...einmal geschaut...sofort wieder zugemacht und Hobby Fockbek angeschrieben wegen Schaltbild. Sie waren nett, hatten aber nur eine schlecht kopierte Bedienungsanleitung...und auf den Plänen sieht man fast nichts.

Dann werde ich mich wohl eine Woche im Wohnmobil einschliessen müssen...Seitenschneider, OhmMessgerät und Proviant mit...

Was für ein Elend :blush:

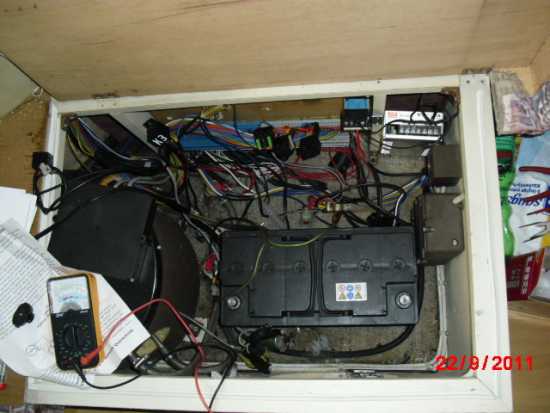

Ach ja, das 220V Ladegerät ist auf dem ersten Bild...rechts oben in der Ecke...funktioniert auch...partiell zumindest...

Gruß und Danke

Frank

Buddymobil schrieb: Hallo,

das dritte Bild ist am Besten. Da sind die KAbel ein wenig geortnet.:daumen2:

*lach*
Ja...da hast du wohl recht...nur dass sie nirgendwo angeschlossen sind :bahnhof:

Gruß
Frank

Hallo Frank,
die Original Schaltpläne findest Du bei den Downloads. Nur sie werden Dir nicht viel helfen, denn außer den Leitungen zu den Verbrauchern ist da nicht viel Originales dran. Schau Dir doch mal den Fotokatalog zur Technik an, dann hast Du mal einen Eindruck, wie das im Original aussieht.

Die Fotos sind gut...und alles so schön geordnet...

Über dem Fahrerhaus, das Controllpanel, sieht bei mir von innen auch ganz anders aus...

Ich muss wohl ein "Sondermodell" haben ;o)

Danke und Gruß
Frank

Hallo Frank,

Es gibt nog viel arbeid das wieder original zu machen, am besten ein elektriker suchen.

Grussen


Simon

Nö Nö Simon,
dat mokkt wie sülben...
