Hallo zusammen, ich bin Natalia und habe mir ein Hobby 600 J5 im März gekauft.
Leider habe ich beim Kauf nicht den riesen Wasserschaden im gesamten Wagen bemerkt & auch nicht das die Radkasten, Unterboden mit Rost befallen sind, teils sogar Löcher.
Um mir ein realistisches Bild von der Gesamtlage machen zu können, wäre es hilfreich einen originalen Bauplan zu bekommen.
Kann mir da jemand helfen, bitte.

LG Natalia

Natalia schrieb:

Um mir ein realistisches Bild von der Gesamtlage machen zu können, wäre es hilfreich einen originalen Bauplan zu bekommen.


Hallo Natalia,
leider weiß ich nicht, was Du Dir unter einem "originalen Bauplan" vorstellst. Als die 600er gebaut wurden, steckte die EDV in den Kinderschuhen. Da wurde quasi noch von Hand skizziert. Das, was an Zeichnungen zur Verfügung steht, findest Du bei den Downloads . Ich könnte mir vorstellen, dass Dich der allgemeine Aufbau des Hobby 600 interessiert. Dazu hatte ich mal eine Skizze gemacht.
Ich denke aber, es wäre hilfreicher, wenn Du Deine Probleme mal genau beschreibst bzw. Fotos einstellst. Dann kann man Dir konkret helfen.

Vielen Dank für den Hinweis.
Der Grundriss/ Datei ist schon hilfreich. Hat evtl jemand etwas, wo man erkennt wie die Seitenwande mit den erweiterten Boden verbunden ist?
Nun, mich interessiert der Grundriss, da ich den Boden erneuern muss und die Seiten- Erweiterung. Diese sind leider auch völlig morsch und matschig nach ein massiven Wasserschaden über Jahre. Es ist teils nicht erkennbar wie die Originale Befestigung aussieht, da meine Vorbesitzer da ihre eigene Handwerkskunst eingebracht haben. Somit würde es sehr hilfreich sein so viel wie möglich von den herkömmlichen Aufbau zu sehen.
GLG Natalia

Natalia schrieb:

Hat evtl jemand etwas, wo man erkennt wie die Seitenwande mit den erweiterten Boden verbunden ist?

Hallo Natalia,

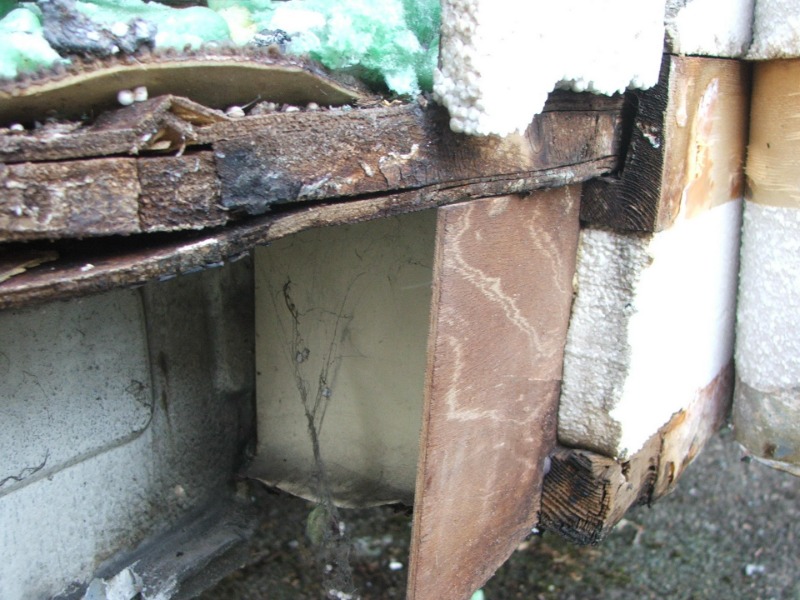

es gibt - glaube ich - nichts, was wir beim 600er nicht schon mal fotografiert haben:

...und nichts, was schon mal repariert wurde. Gib doch einfach mal "Fussboden" in die Suche ein.
