Es geht ein Licht auf! - Teil II wurde erstellt von Ewälder
Hallo @ all

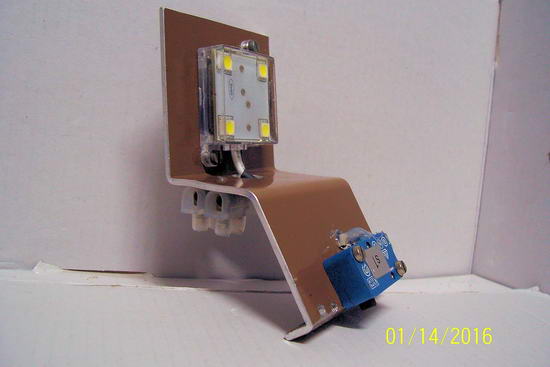

Meine Winterbasteleien sind nun soweit abgeschlossen und hier ist mein Ergebnis.
Mit 4 Bauteilen habe ich einen Lampenträger entwickelt, der einfach und flexibel einzusetzen ist.
Hiermit ist die Ausrüstung der Schrankklappen für eine Beleuchtung simpel zu bewerkstelligen.
Bei der Firma www.pollin.de habe ich LED Module, Micro-Schnappschalter und Lüsterklemmen besorgt.

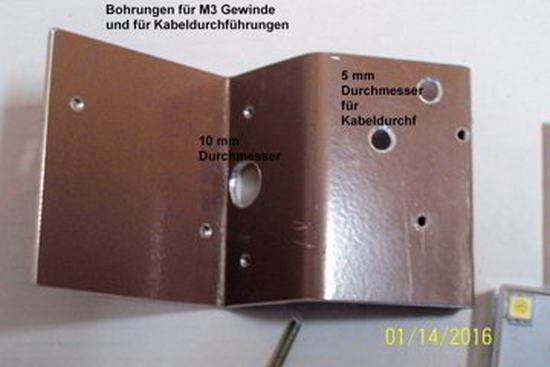

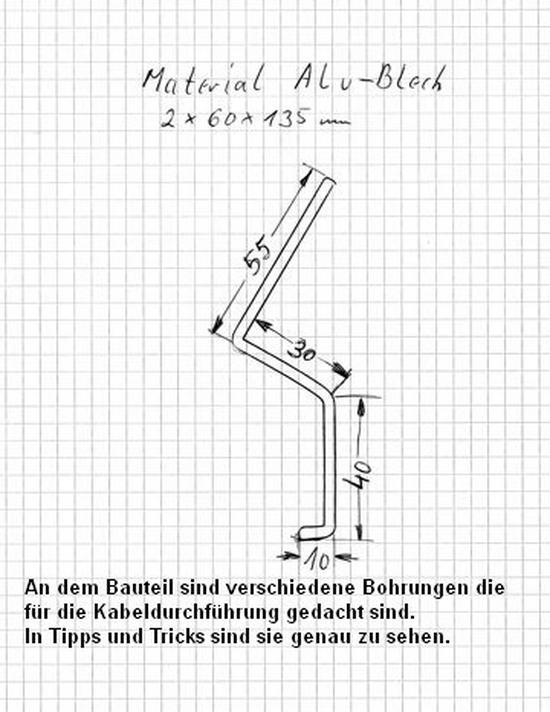

Aus meinem Fundus habe ich ein ALU-Blech 2 x 60 x 135 mm geschnitten und nach dem Plan gebogen.
Die Bohrungen für LED Modul und Schalter werden vom Bauteil abgenommen und 2,5 mm gebohrt.

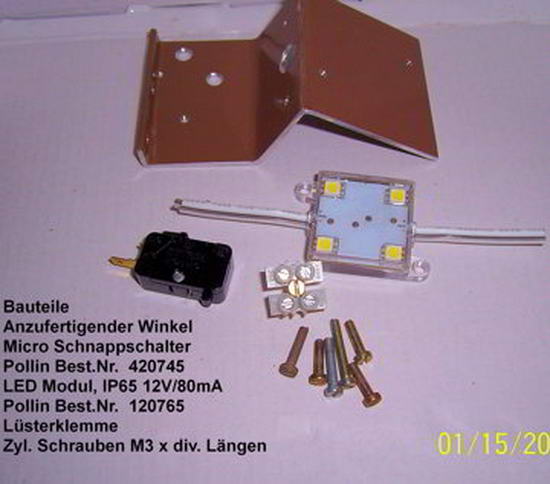

Das sind die Bauteile

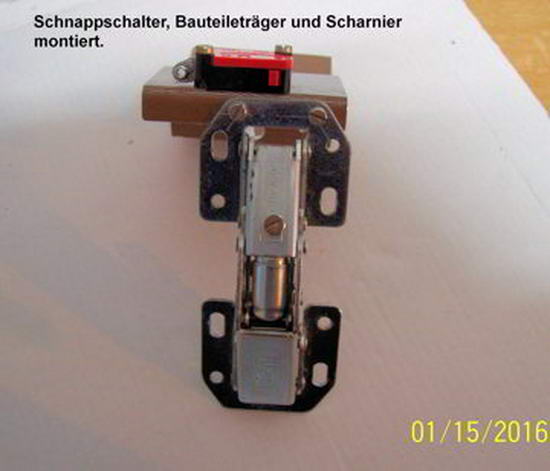

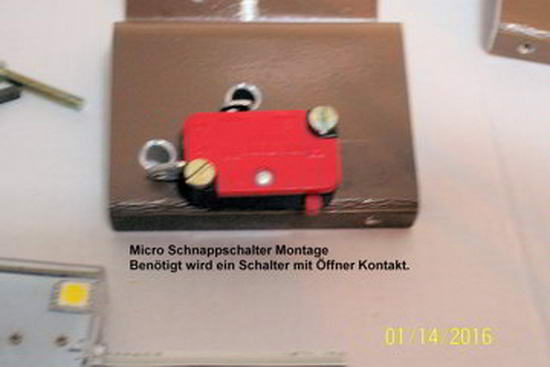

so wird der Schnappschalter montiert:
Das Scharnier wird folgendermaßen bearbeitet.
Die Löcher für die Befestigung sind 3,5 mm Durchmesser und werden jeweils 5 mm von den Kanten angerissen und gebohrt.

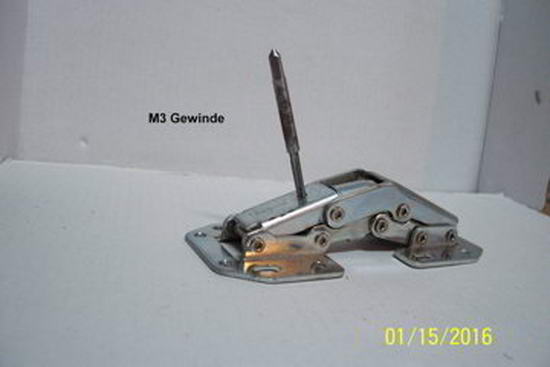

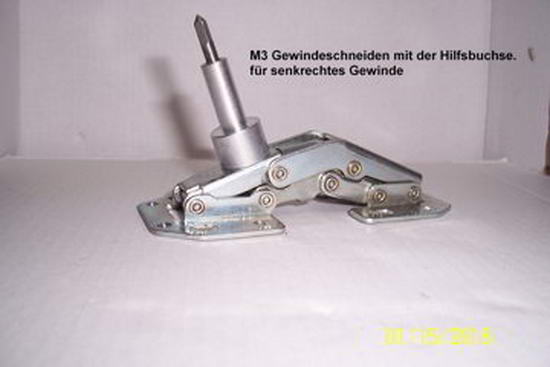

Die Schraube für den Schalter wird auf dem Scharnier mit der Gravur „2000 MIGNON“ an der mittleren „Null“ mit 2,5 mm gebohrt und nach Anweisung mit Hilfsbuchse ein M 3 Gewinde geschnitten.

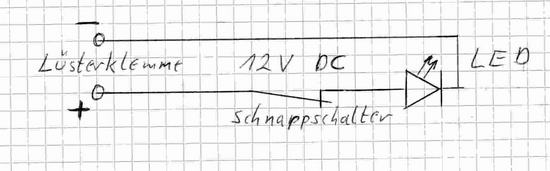

Nachdem alle Bohrungen bzw. Gewinde geschnitten und die Teile montiert sind wird nach dem einfachen Plan die Verkabelung ausgeführt:
An der Hinterseite habe ich mit Heißkleber die Kabel einfach isoliert und festgeklebt:
Fortsetzung folgt!
Meine Winterbasteleien sind nun soweit abgeschlossen und hier ist mein Ergebnis.
Mit 4 Bauteilen habe ich einen Lampenträger entwickelt, der einfach und flexibel einzusetzen ist.
Hiermit ist die Ausrüstung der Schrankklappen für eine Beleuchtung simpel zu bewerkstelligen.
Bei der Firma www.pollin.de habe ich LED Module, Micro-Schnappschalter und Lüsterklemmen besorgt.
Aus meinem Fundus habe ich ein ALU-Blech 2 x 60 x 135 mm geschnitten und nach dem Plan gebogen.
Die Bohrungen für LED Modul und Schalter werden vom Bauteil abgenommen und 2,5 mm gebohrt.
Das sind die Bauteile
so wird der Schnappschalter montiert:
Das Scharnier wird folgendermaßen bearbeitet.
Die Löcher für die Befestigung sind 3,5 mm Durchmesser und werden jeweils 5 mm von den Kanten angerissen und gebohrt.
Die Schraube für den Schalter wird auf dem Scharnier mit der Gravur „2000 MIGNON“ an der mittleren „Null“ mit 2,5 mm gebohrt und nach Anweisung mit Hilfsbuchse ein M 3 Gewinde geschnitten.
Nachdem alle Bohrungen bzw. Gewinde geschnitten und die Teile montiert sind wird nach dem einfachen Plan die Verkabelung ausgeführt:
An der Hinterseite habe ich mit Heißkleber die Kabel einfach isoliert und festgeklebt:
Anhang Bild10.jpg wurde nicht gefunden.
Fortsetzung folgt!
Grüße aus dem Odenwald
und bleibt alle gesund
Christina und Horst
Antworten zu Ewälder
- Ewälder
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 558
- Dank erhalten: 362
17 Jan 2016 13:29 #2
von Ewälder
Grüße aus dem Odenwald
und bleibt alle gesund
Christina und Horst
Ewälder antwortete auf Es geht ein Licht auf! - Teil II

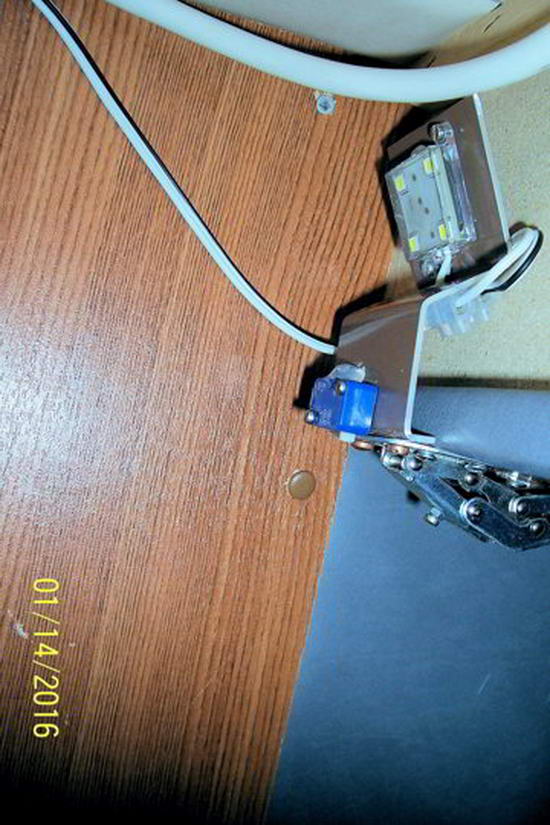

Nun folgen die Bilder mit der Endmontage und das Anschließen der Kabel.
Ich habe einfach von den vorhandenen Einbauleuchten den 12 Volt Plus und Minus abgezweigt und an den Schalter verlegt. Da ich schon vor Jahren die Halogenbirnen gegen LED Birnen ausgewechselt hatte, denke ich es braucht keine neue Sicherung eingebaut werden.
Das LED Modul hat eine Leistung von 800 mA und liegt damit weit unter der Sicherungslast.

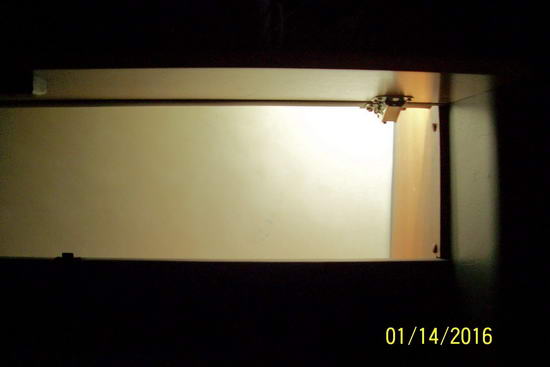

Die Probe hat ein einwandfreies Ergebnis gebracht und ich bin vollauf zufrieden.
Das waren, unter anderem, meine Winterbasteleien.
Viel Spaß beim Nachbau, sofern jemand daran interessiert ist.
Ich habe einfach von den vorhandenen Einbauleuchten den 12 Volt Plus und Minus abgezweigt und an den Schalter verlegt. Da ich schon vor Jahren die Halogenbirnen gegen LED Birnen ausgewechselt hatte, denke ich es braucht keine neue Sicherung eingebaut werden.
Das LED Modul hat eine Leistung von 800 mA und liegt damit weit unter der Sicherungslast.
Die Probe hat ein einwandfreies Ergebnis gebracht und ich bin vollauf zufrieden.
Das waren, unter anderem, meine Winterbasteleien.
Viel Spaß beim Nachbau, sofern jemand daran interessiert ist.
Grüße aus dem Odenwald
und bleibt alle gesund
Christina und Horst
Folgende Benutzer bedankten sich: Kuddel
Antworten zu Ewälder
- Danken
- Offline
- Experte
Weniger
Mehr
- Beiträge: 407
- Dank erhalten: 61
17 Jan 2016 20:19 #3
von Danken
Danken antwortete auf Es geht ein Licht auf! - Teil II
supi,
das ist doch mal optimal :-)
das ist doch mal optimal :-)
Folgende Benutzer bedankten sich: Ewälder
Antworten zu Danken
- Lollo_C
- Offline
- Administrator
20 Jan 2016 09:03 #4
von Lollo_C
Mit freundlichen Grüßen und Glückauf
Wilfried
kein Support per PN! - Fragen im Forum stellen - es gibt fast nichts, was nicht auch für andere interessant ist.
Lollo_C antwortete auf Es geht ein Licht auf! - Teil II
Moin Horst,
ich bewundere Deinen Ideenreichtum und Deine handwerklichen Fähigkeiten!

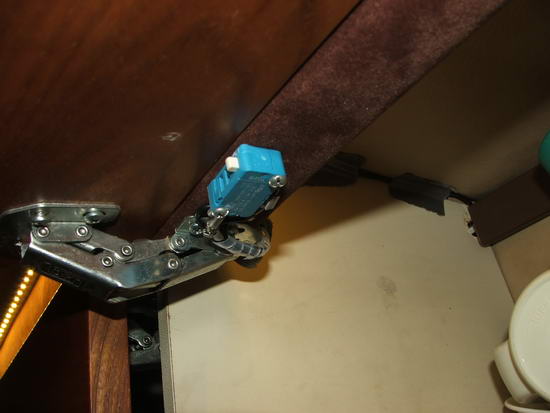

Ich habe es mir damals mit meiner Schrankbeleuchtung etwas einfacher gemacht. Die Schalter sind einfach in die Holzleiste geschraubt und im Schrank sorgt ein geklebter LED-Strip für gleichmäßige Ausleuchtung.
ich bewundere Deinen Ideenreichtum und Deine handwerklichen Fähigkeiten!
Ich habe es mir damals mit meiner Schrankbeleuchtung etwas einfacher gemacht. Die Schalter sind einfach in die Holzleiste geschraubt und im Schrank sorgt ein geklebter LED-Strip für gleichmäßige Ausleuchtung.
