Anzeigeplatine gesicherd?
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
26 Okt 2020 20:51 #1
von HansGorter
Anzeigeplatine gesicherd? wurde erstellt von HansGorter

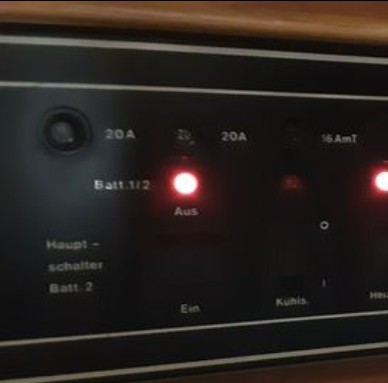

Hallo ich habe eine frage: Ist das Anzeigeplatine mit den 4 beweglichen Spulenzählern mit einer Sicherung geschützt? Wenn ja, bitte sag mir, wo ist die Sicherung? Ich habe einen Kurzschluss gemacht und jetzt ist alles tot, leider ...
Viele Grüsse, Hans Gorter
Viele Grüsse, Hans Gorter
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
26 Okt 2020 21:50 #2
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Anhänge:
Antworten zu alter_hollaender
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
26 Okt 2020 22:24 #3
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
hmm die Led leuchtet auf, aber ich habe nicht beide Sicherungen überprüft. Werde ich mal machen Morgen, danke!
gr Hans
gr Hans
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
26 Okt 2020 22:36 #4
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
Wenn die LED leuchtet, ist nicht alles tot.
Was funktioniert nicht mehr? Oder was funktioniert noch?
Was funktioniert nicht mehr? Oder was funktioniert noch?
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Antworten zu alter_hollaender
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
27 Okt 2020 00:08 #5
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?

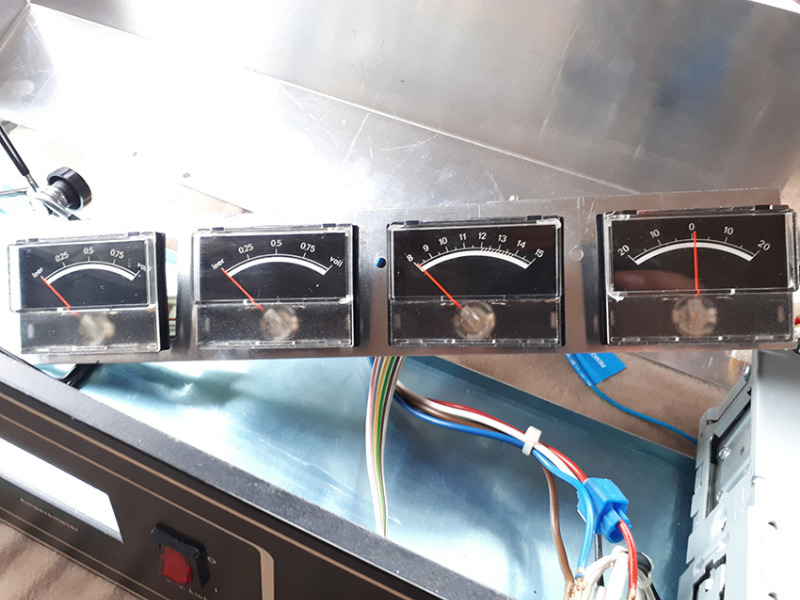

Die Messinstrumente für Abwasser, Frischwasser, Voltmeter und Amperemeter und die Skalenbeleuchtung dieser Instrumente sind alle tot nachdem ich Kurzschluss gemacht habe.
Alle sieben einzelnen Stromkreise am rechten Seite des BCC's für Kühlschrank usw. funktionieren 100%.
Ich möchte also gerne wissen ob die Messinstrumente und Skalenbeleuchtung (= Anzeigeplatine) gesicherd sind, und wenn ja, wo sich die Sicherung befindet.
Gr. Hans
Alle sieben einzelnen Stromkreise am rechten Seite des BCC's für Kühlschrank usw. funktionieren 100%.
Ich möchte also gerne wissen ob die Messinstrumente und Skalenbeleuchtung (= Anzeigeplatine) gesicherd sind, und wenn ja, wo sich die Sicherung befindet.
Gr. Hans
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
27 Okt 2020 00:44 - 27 Okt 2020 00:46 #6
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?

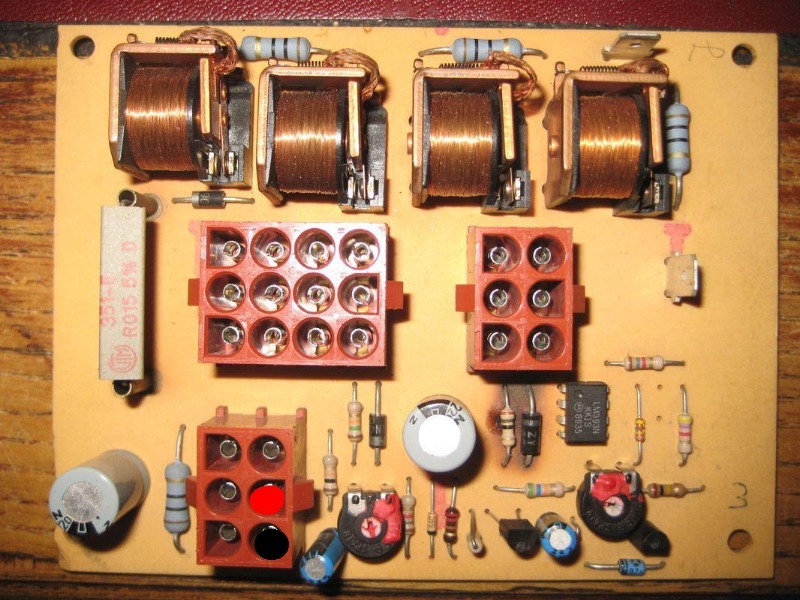

nein, da ist kein Sicherung.Wahrscheinlich ist eine Leiterbahn auf einer der beiden Platinen durchgebrannt.
Du kannst den Stecker SC (die Kabel gehen alle zur "Anzeigeplatine") abziehen.
Prüfe mal die Spannung auf Stecker SC Pin5 ( rot= + ) und Pin 6 ( schwarz= - ) hier müssen (wenn der Hauptschalter eingeschaltet ist und das LED leuchtet ) 12 Volt anliegen. Wenn nicht ist der Fehler auf der "Hauptplatine".Wenn da 12 Volt anliegen ist der Fehler auf der "Anzeigeplatine"
Du kannst den Stecker SC (die Kabel gehen alle zur "Anzeigeplatine") abziehen.
Prüfe mal die Spannung auf Stecker SC Pin5 ( rot= + ) und Pin 6 ( schwarz= - ) hier müssen (wenn der Hauptschalter eingeschaltet ist und das LED leuchtet ) 12 Volt anliegen. Wenn nicht ist der Fehler auf der "Hauptplatine".Wenn da 12 Volt anliegen ist der Fehler auf der "Anzeigeplatine"
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Anhänge:
Letzte Änderung: 27 Okt 2020 00:46 von alter_hollaender.
Antworten zu alter_hollaender
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
01 Nov 2020 10:19 #7
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
Anhänge:
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
01 Nov 2020 11:17 #8
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
Ich gucke gleich nach, Ob Ich noch ein paar Bilder habe
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Antworten zu alter_hollaender
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
01 Nov 2020 11:37 #9
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
Hans, ich habe andere Farben.

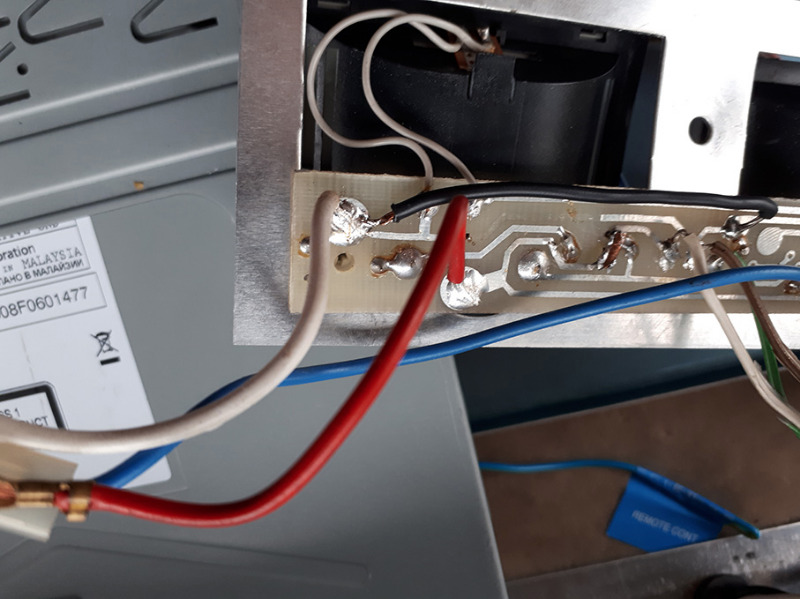

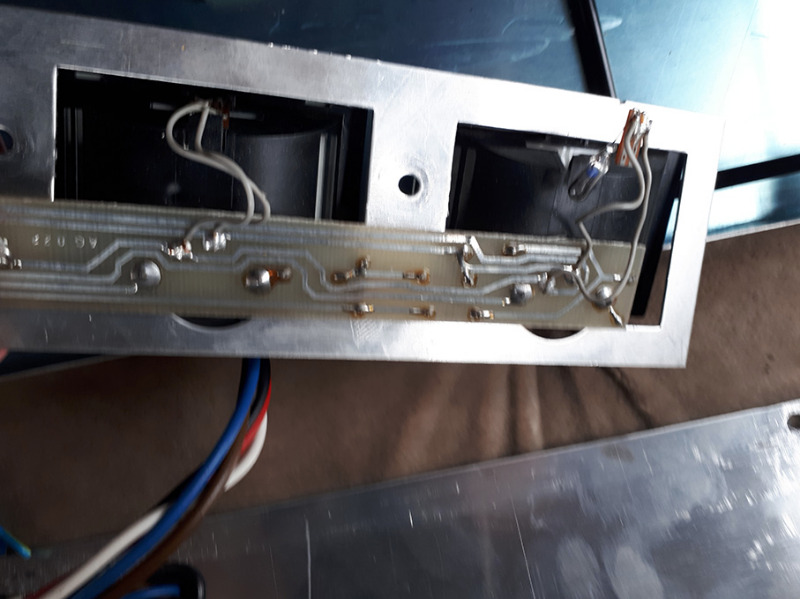

Kannst du ein Bild von der Platine machen wo die Kabel angelötet sind, damit ich sehen kann, welche Farbe, wo auf der platine angeschlossen ist. Vielleicht kann ich dir dann weiter helfen.
Kannst du ein Bild von der Platine machen wo die Kabel angelötet sind, damit ich sehen kann, welche Farbe, wo auf der platine angeschlossen ist. Vielleicht kann ich dir dann weiter helfen.
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Antworten zu alter_hollaender
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
01 Nov 2020 12:44 #10
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
Antworten zu HansGorter
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
01 Nov 2020 12:45 #11
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
Anhänge:
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
01 Nov 2020 13:28 #12
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
ich versuche das mal zu analysieren. Keine
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
Antworten zu alter_hollaender
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
01 Nov 2020 13:35 #13
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
Ich bin nich in Panik, ich möchte es nur reparieren irgendwie
Antworten zu HansGorter
- HansGorter
- Themenstarter
- Offline
- Routinier
Weniger
Mehr
- Beiträge: 225
- Dank erhalten: 42
01 Nov 2020 17:15 #14
von HansGorter
HansGorter antwortete auf Anzeigeplatine gesicherd?
Hallo Hans, mach dir bitte keine Mühe mehr, ich hab's geschafft! Es funktioniert wieder wie vor dem Kurzschluss.
Grund aber warum ich angefangen habe zum durchmessen ist das mein Ampere anzeiger nichts anzeigt, die bleibt auf 0. Weisst du wie das angeschlossen muss sein?
Goeten uit Nederland von ein Happy Holländer!
Grund aber warum ich angefangen habe zum durchmessen ist das mein Ampere anzeiger nichts anzeigt, die bleibt auf 0. Weisst du wie das angeschlossen muss sein?
Goeten uit Nederland von ein Happy Holländer!
Antworten zu HansGorter
- alter_hollaender
- Offline
- Unterstützer
Weniger
Mehr
- Beiträge: 589
- Dank erhalten: 469
01 Nov 2020 18:40 #15
von alter_hollaender
Gruß / Groetjes aus Ruppichteroth
Irmgard & Hans
alter_hollaender antwortete auf Anzeigeplatine gesicherd?
Hallo Hans,

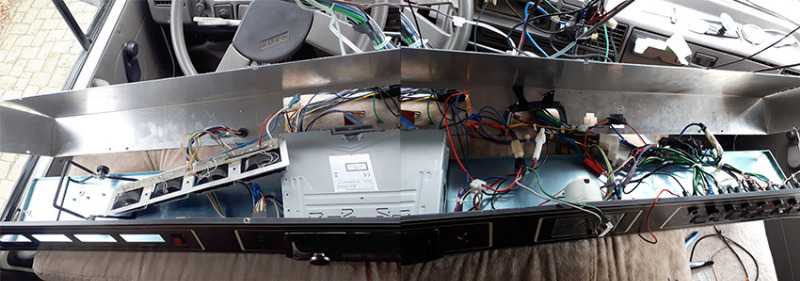

da hat sich einer richtig ausgetobt.
Ich würde das BCC vielleicht wieder mit (Ersatz-)Platine und Stecker zurückbauen.
Sieht ziemlich chaotisch aus und ob da jemals noch einer den Durchblick hat, bezweifele ich.
Aber wir können versuchen die Anzeigen wieder "zum anzeigen zu bekommen"
Ich habe drei Probleme,

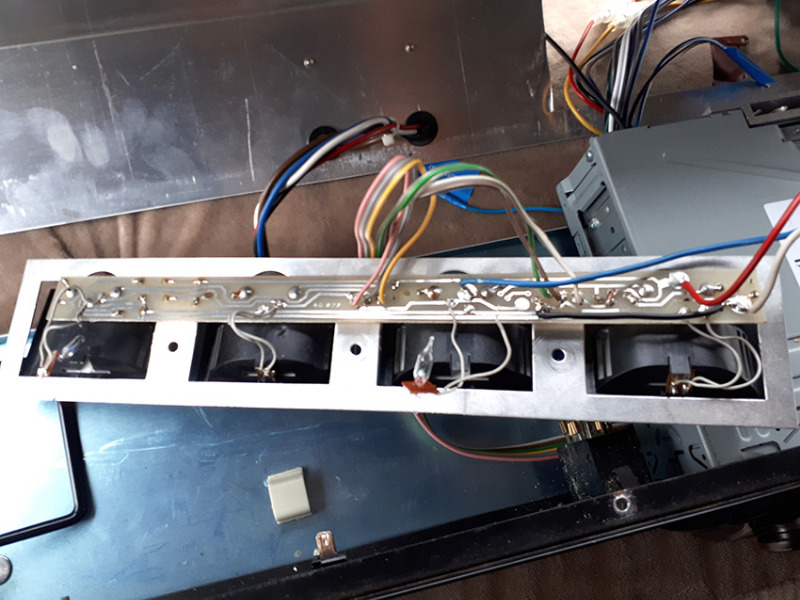

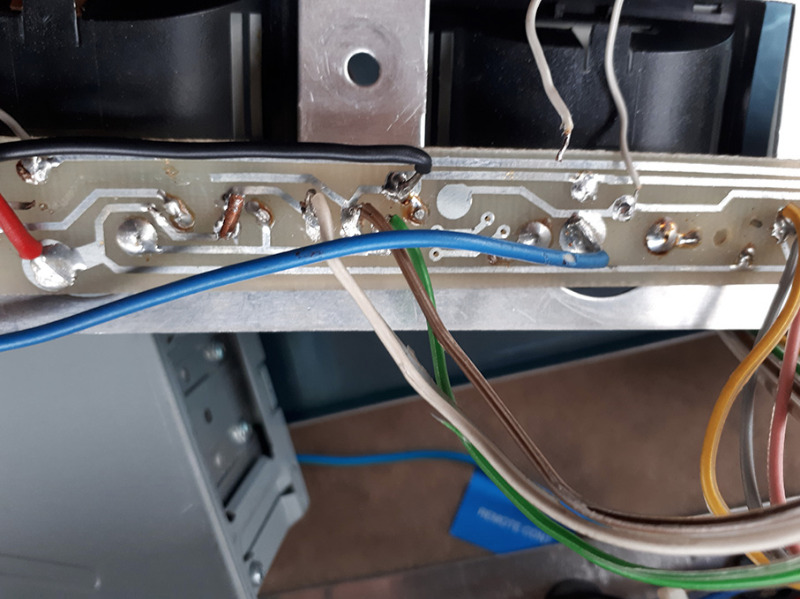

a) du hast 3 Kabel zuviel auf der Platine weiß, blau und rot, wo ich nicht weiß wo die her kommen,
Das weiße Kabel müsste Masse sein.
Blau könnte die Beleuchtung von der Uhr sein.
Wo rot herkommt/hingeht weiß ich nicht. Bitte mal nachschauen.
b) du hast keine Platine mehr drin, wo sich der Widerstand für das Amperemeter und das Einschaltrelais befinden.
hängt da irgendwas rum was nach Widerstand und Relais aussieht?

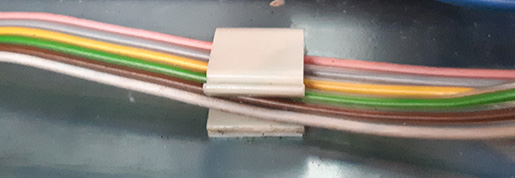

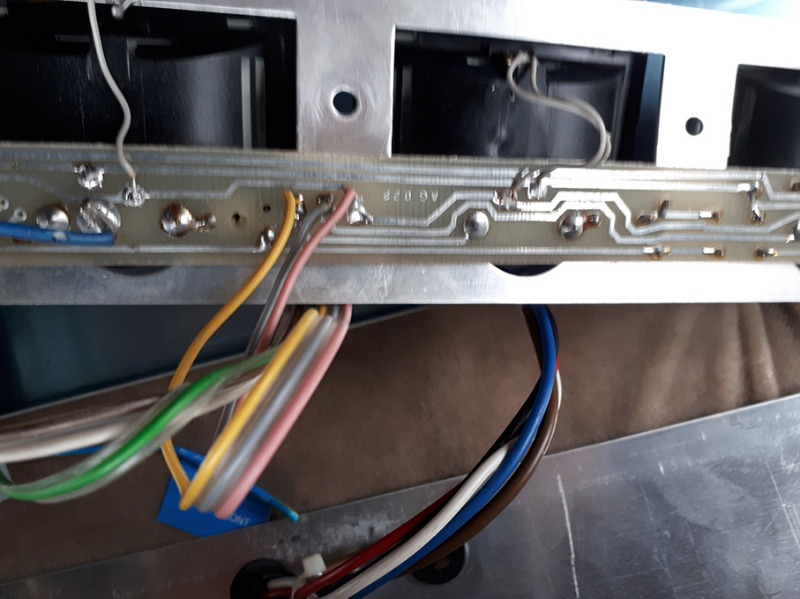

c) Die Farben vom Flachbandkabel wurden wahrscheinlich anders als das original angeschlossen.
Wenn ich die Benennung der Bilder richtig interpretiere, kommt

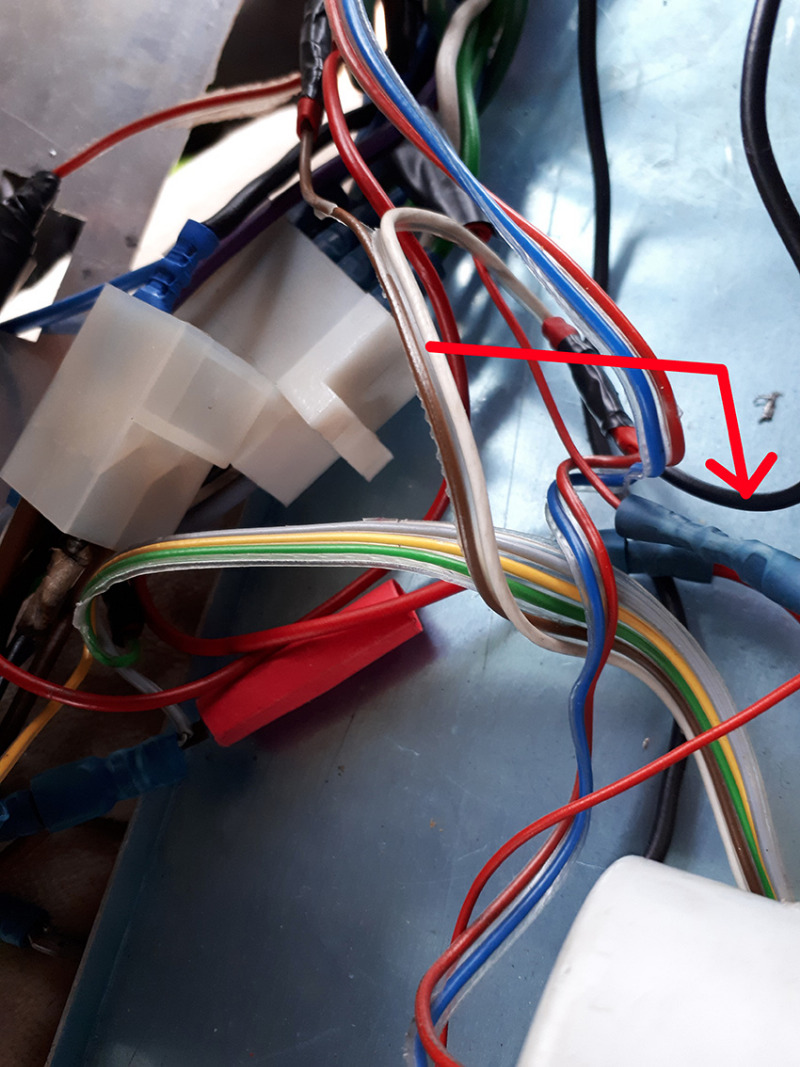

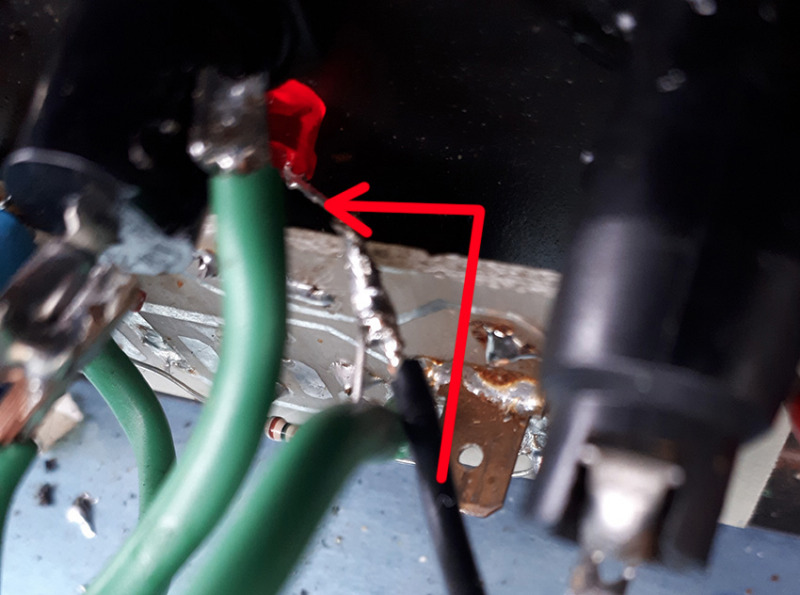

1) vom Hauptschalter ein schwarzes Kabel (Bild zwartnaarplus und witnaarzwart)
Leider kann ich nicht erkennen, wo das Kabel genau angeschlossen ist.
Ist es an der "Sammelschiene" angeschlossen, ist der weiße Ader vom Flachbandkabel der Plus über Hauptschalter
und sollte nur Spannung haben, wenn der Hauptschalter eingeschaltet ist (LED-leuchtet).
Ist es am Hauptschalter festgetüddelt, kann die es Masse sein. Vielleicht nochmal ein Bild machen, damit das besser sichtbar ist.
DAS MUST DU ERST PÜFEN.

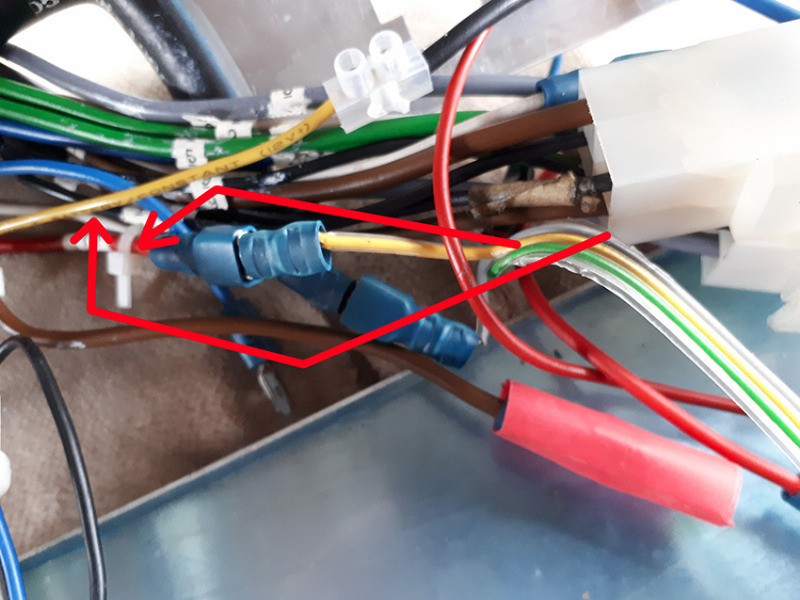

2) Ein rotes Kabel ist mit der gelbe Ader vom Flachbandkabel verbunden (Bild geelenroot)
das müsste der Frischwassergeber sein

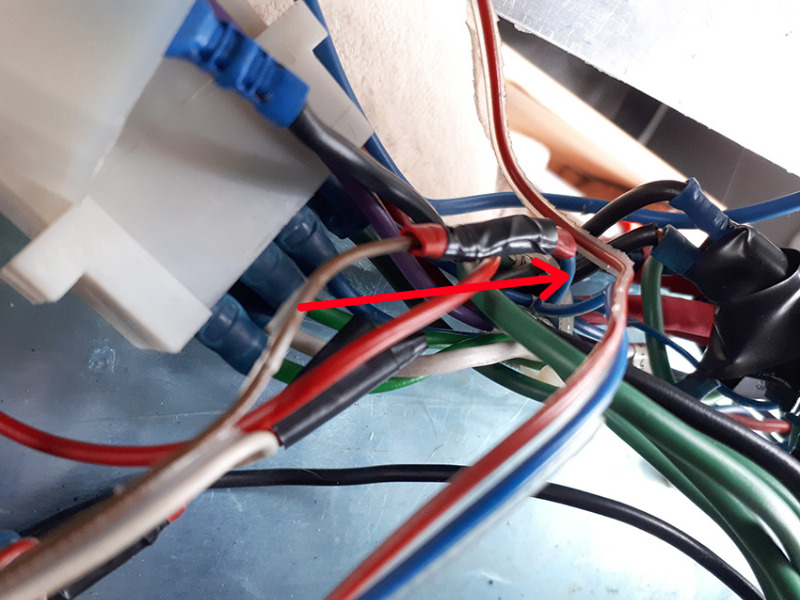

3) Ein blaueskabel ist mit der braune Ader vom Flachbandkabel verbunden (Bild bruinnaarblauw),
das müsste Masse sein
4) Der rosa Ader vom Flachbandkabel sollte vom Beleuchtungsschalter kommen (+ Beleuchtung)
5) Der graue Ader vom Flachbandkabel müsste der Abwassergeber sein. (Da fehlt da ein Bild ....naargrijs)
6) Der grüne Ader vom Flachbandkabel müsste PLUS über ein Widerstand zur Batterie 2 sein.
Prüfe bitte, ob meine Diagnose stimmt in dem du die Kabel verfolgst.
Abwasser und Frischwasser kannst du an den Steckverbindungen auf dem Ladegerät (Schwarzenkasten), wenn das noch vorhanden ist, durchmessen (sind beschriftet)
Viel Erfolg, du bekommst das hin, fackel aber nicht den Hobby ab.
Eventuell klemmst du die Batterien ab (erst Massepol, auch Starterbatterie) und schliesst statt Batterie 2 eine kleine 9 Volt Batterie an, dann kann nichts passieren und kannst die Kabel nachmessen.
da hat sich einer richtig ausgetobt.
Ich würde das BCC vielleicht wieder mit (Ersatz-)Platine und Stecker zurückbauen.
Sieht ziemlich chaotisch aus und ob da jemals noch einer den Durchblick hat, bezweifele ich.
Aber wir können versuchen die Anzeigen wieder "zum anzeigen zu bekommen"
Ich habe drei Probleme,
a) du hast 3 Kabel zuviel auf der Platine weiß, blau und rot, wo ich nicht weiß wo die her kommen,
Das weiße Kabel müsste Masse sein.
Blau könnte die Beleuchtung von der Uhr sein.
Wo rot herkommt/hingeht weiß ich nicht. Bitte mal nachschauen.
b) du hast keine Platine mehr drin, wo sich der Widerstand für das Amperemeter und das Einschaltrelais befinden.
hängt da irgendwas rum was nach Widerstand und Relais aussieht?
c) Die Farben vom Flachbandkabel wurden wahrscheinlich anders als das original angeschlossen.
Wenn ich die Benennung der Bilder richtig interpretiere, kommt
1) vom Hauptschalter ein schwarzes Kabel (Bild zwartnaarplus und witnaarzwart)
Leider kann ich nicht erkennen, wo das Kabel genau angeschlossen ist.
Ist es an der "Sammelschiene" angeschlossen, ist der weiße Ader vom Flachbandkabel der Plus über Hauptschalter
und sollte nur Spannung haben, wenn der Hauptschalter eingeschaltet ist (LED-leuchtet).
Ist es am Hauptschalter festgetüddelt, kann die es Masse sein. Vielleicht nochmal ein Bild machen, damit das besser sichtbar ist.
DAS MUST DU ERST PÜFEN.
2) Ein rotes Kabel ist mit der gelbe Ader vom Flachbandkabel verbunden (Bild geelenroot)
das müsste der Frischwassergeber sein
3) Ein blaueskabel ist mit der braune Ader vom Flachbandkabel verbunden (Bild bruinnaarblauw),
das müsste Masse sein
4) Der rosa Ader vom Flachbandkabel sollte vom Beleuchtungsschalter kommen (+ Beleuchtung)
5) Der graue Ader vom Flachbandkabel müsste der Abwassergeber sein. (Da fehlt da ein Bild ....naargrijs)
6) Der grüne Ader vom Flachbandkabel müsste PLUS über ein Widerstand zur Batterie 2 sein.
Prüfe bitte, ob meine Diagnose stimmt in dem du die Kabel verfolgst.
Abwasser und Frischwasser kannst du an den Steckverbindungen auf dem Ladegerät (Schwarzenkasten), wenn das noch vorhanden ist, durchmessen (sind beschriftet)
Viel Erfolg, du bekommst das hin, fackel aber nicht den Hobby ab.
Eventuell klemmst du die Batterien ab (erst Massepol, auch Starterbatterie) und schliesst statt Batterie 2 eine kleine 9 Volt Batterie an, dann kann nichts passieren und kannst die Kabel nachmessen.
