Heute habe ich die Armlehnen meiner Führerhaussitze inspiziert und die linke Fahrerseite mit der Beifahrerseite getauscht, da sie noch nicht so stark abgenutzt ist.

Die abgenutzte Armlehne habe ich nun auseinandergenommen und dokumentiert über den Aufbau. Die Armlehne wird durch eine Schraube am Sitz gehalten. Wenn diese entfernt ist kann man die Lehne auseinandernehmen.

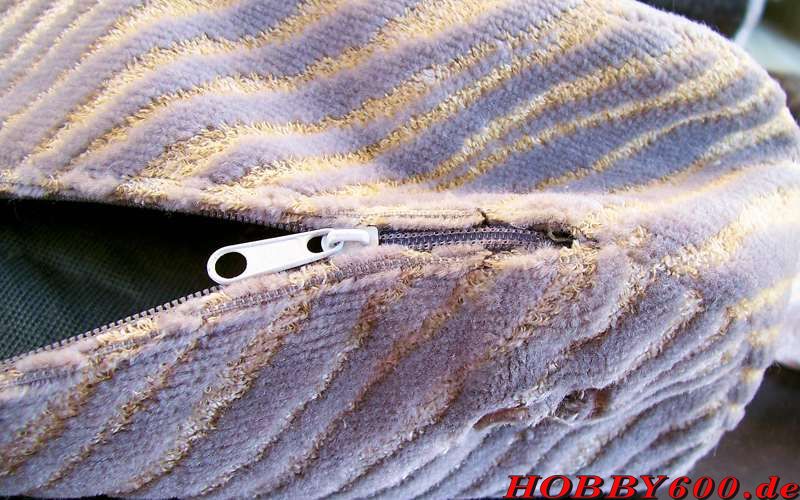

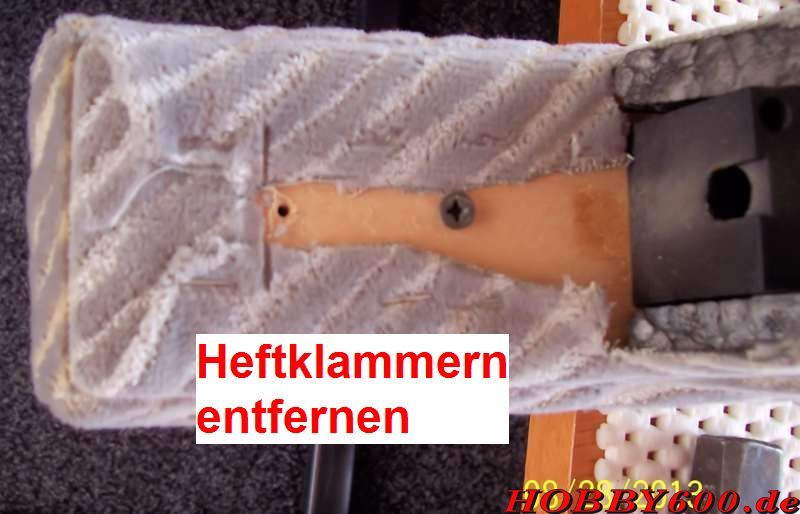

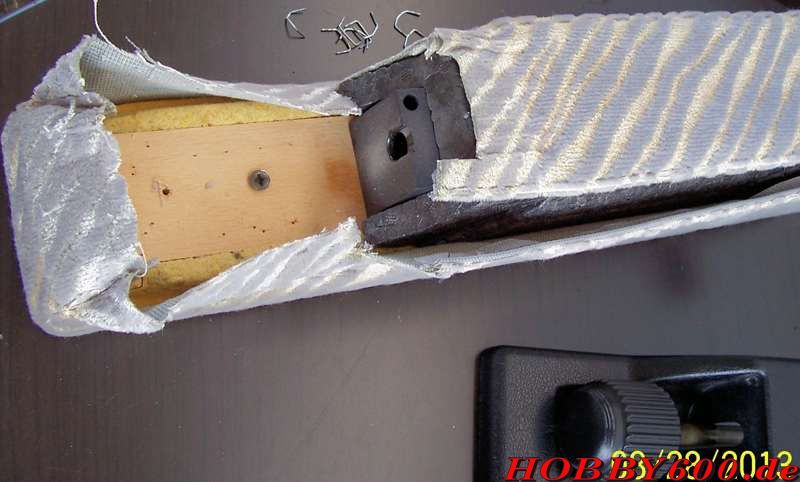

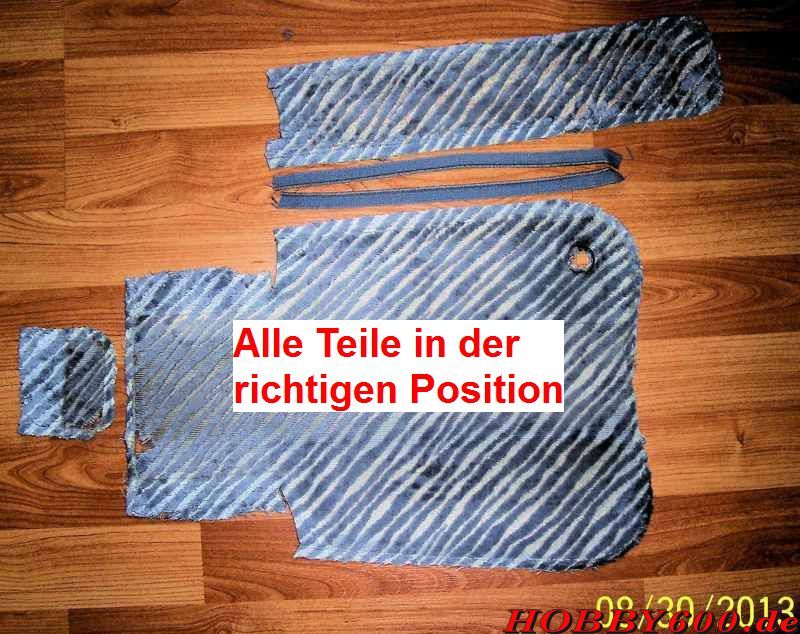

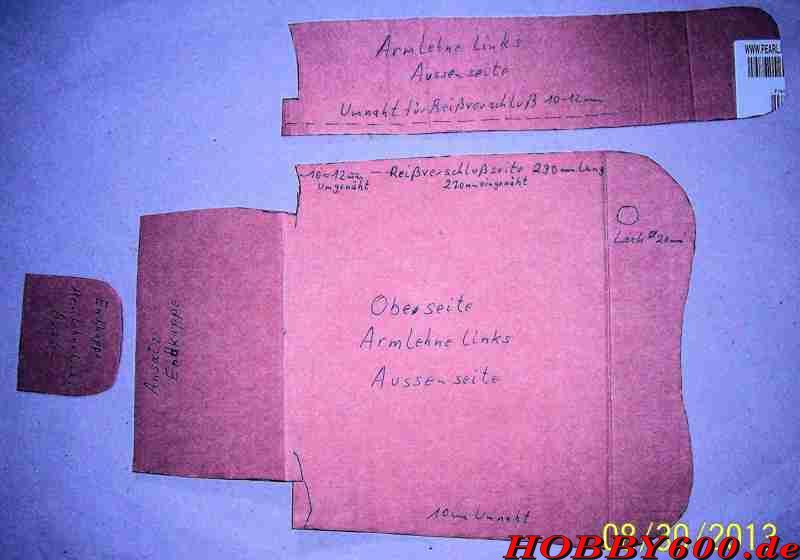

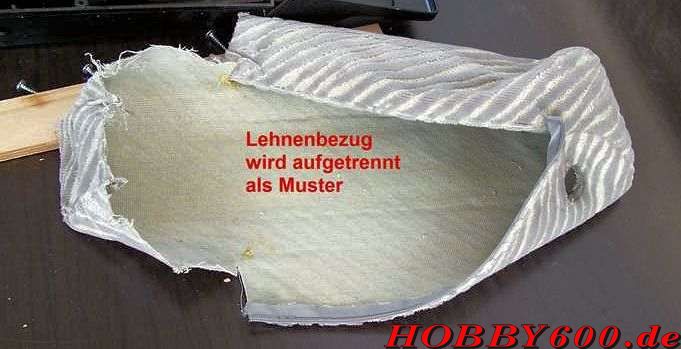

Da das Stellrad nicht abgezogen werden konnte, habe ich mich auf andere Art daran gemacht das Innenleben zu erforschen, um an den Bezug für ein Muster zu kommen.

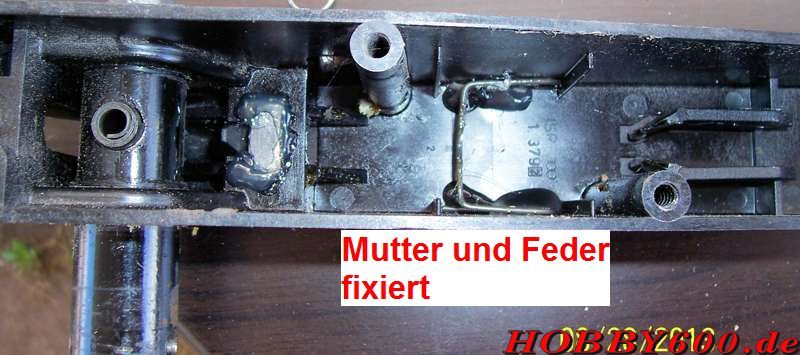

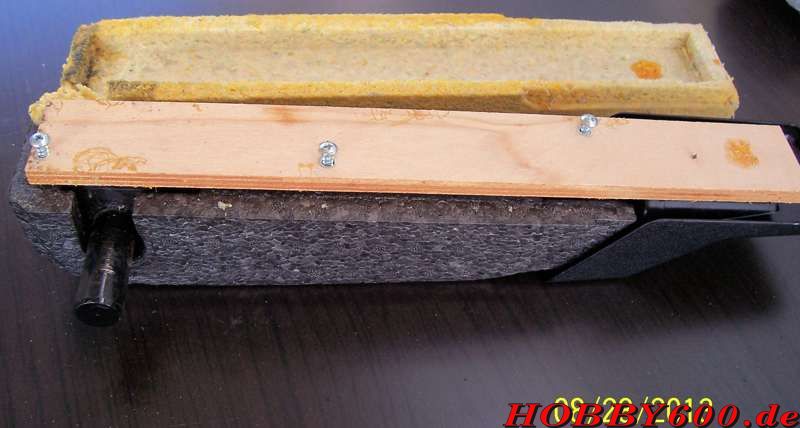

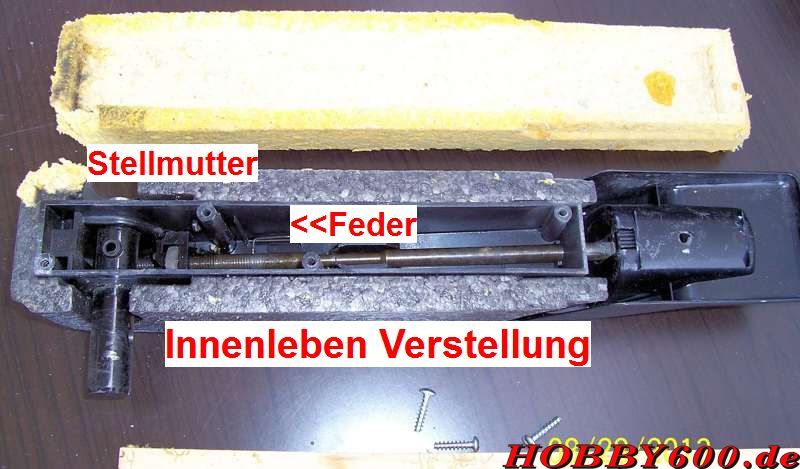

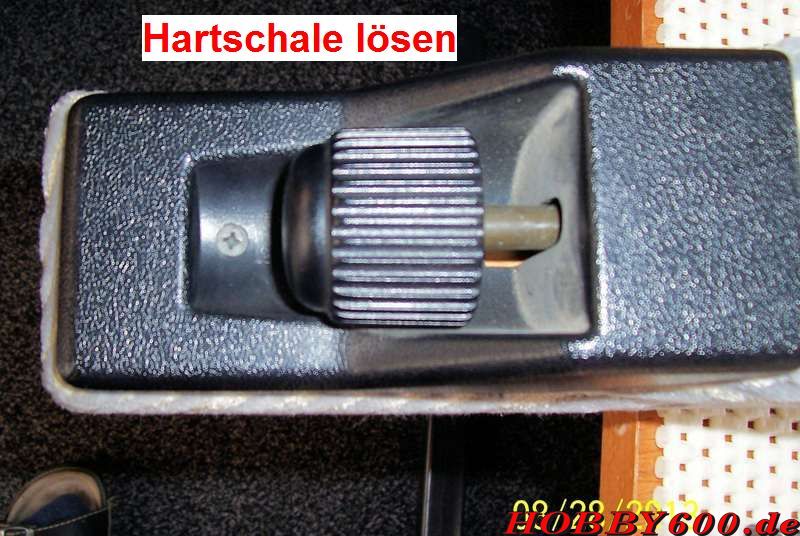

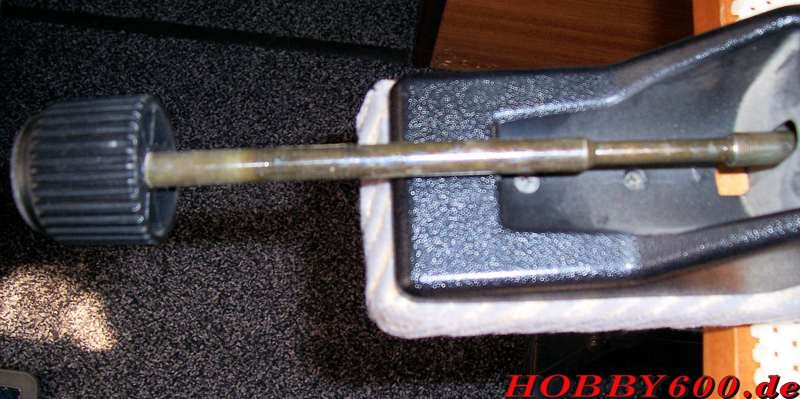

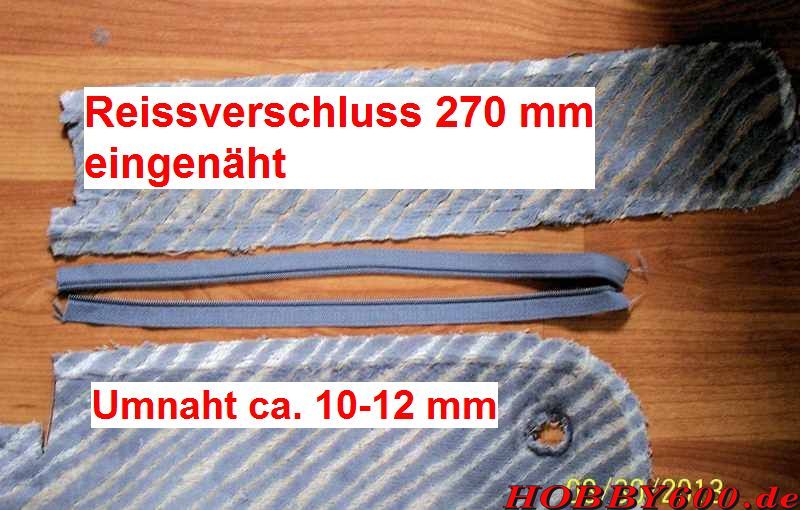

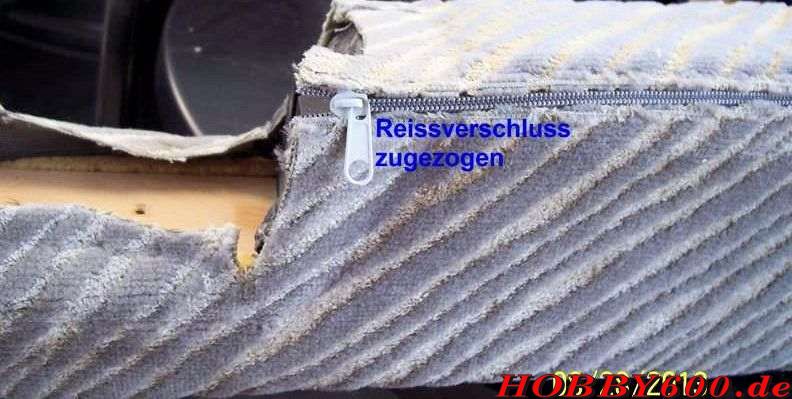

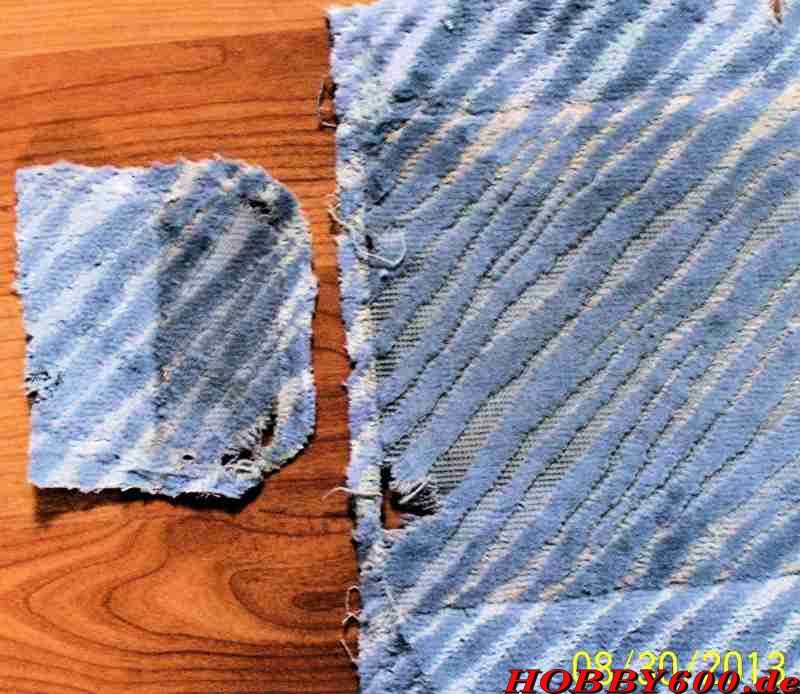

Die Stellschraube habe ich ganz herausgedreht, um die Plastikschale entfernen zu können. Dabei ist folgendes passiert, die Mutter und die Feder für die Stellwelle sind herausgefallen. Die folgenden Bilder sollen für Klarheit sorgen.

• Bild10
• Bild10a
• Bild10b
• Bild11a


• Bild12a
• Bild13a
• Bild14a
• Bild2


• Bild3
• Bild4
• Bild5

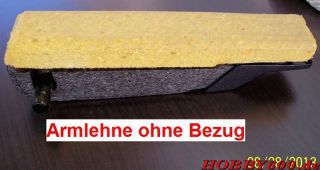

• Bild6


• Bild7
• Bild8
• Bild9

 Diesen Bericht gibt es auch als pdf zum download:

Downloads:

ISRI Sitz Armlehe neu beziehen Beliebt

Download

(12 Stimmen)

Bebilderte Anleitung über die Demontage einer Armlehne von einem ISRI Sitz (von Ewälder)
