Ladegerät im Aufbau

das Amperemeter zeigt mir garnichts in richtung laden an nur in richtung Verbrauch

hallo berny

also nein die batterie wird so garniht geladen über ein externes ja siie ist ganz neu etwa 2 Monate alt

hallo Lollo_C danke für die freischaltung für den Download finde ich super.
habe noch eine frage dazu das ist ja ein Ersatzteilkattalog wenn ich etwas brauchen würde woher oder von wem kann ich einige teile beziehen

Hallo Nico,
dann lies Dir bitte zunächst mal den folgenden Thread durch. Ich denke, Du hast ein ähnliches Problem wie woru .

Melde Dich dann bitte noch mal mit konkreteren Angaben.

Zu den Ersatzteilen: Die kannst Du, wenn lieferbar, über jeden Hobby-Vertragshändler beziehen. Wenn nicht mehr lieferbar, dann Alternativen suchen. Frag dann aber mal hier nach. Einige Dinge sind schon getestet.

Hallo Lollo_C

habe mir deinen Link durchgelesen und möchte mich auch dafür Bedanken ,habe alles wie in diesem text beschrieben durchgemessen und muß sagen es passt alles .das relee springt auch an wenn die Baterie unter 12 Volt fälltaber ich weiß immer noch nicht ob sie geladen wird ich hoffe immer noch das nur meine Anzeige im eimer ist und mir die falschen werte zeigt muß das mal Testen und melde mich dann wieder .aber ich möchte euch deanken für eure hilfe und ich komme wieder .



einen schönen Abend noch Nico

Nico schrieb:

... aber ich weiß immer noch nicht ob sie geladen wird

Hallo Nico,
Du erkennst das Laden an zwei Dingen:
1. Das Voltmeter für die Batteriespannung steigt
2. Das Amperemeter zeigt einen positiven Wert

Hallo
Leider zeigt bei mir keines der beiden Anzeigen etwas an das ampermeter steht immer kurtz unter null und das voltmeter bleibt bei 12,5 stehen

Hallo Nico,
dann besorge Dir bitte ein Multimeter und miss die Spannung mal direkt an der Batterie.

Hi hallo habe mir jetzt ein multimeter besorgt und mal die Spannung an der baterie gemessen habe direckt an der baterie 12,6 V egal wie mit oder ohne Kabel am Netz wenn ich nun die baterie abklemme müsste ich dann nicht an den beiden Baterieklemmen dennoch spannung haben wenn mein netzstecker angesteckt ist da kommt nähmlich nichts mehr

Hallo Nico,
auch eine Möglichkeit, die Funktion des Ladegerätes zu testen: Wenn Du die Aufbaubatterie abgeklemmt hast und bei eingesteckter 230V Außenversorgung an den Batterieklemmen keine Spannung zu messen ist, dann läd das Ladegerät auch nicht.

Kurze Frage vorab: Was zeigt das Voltmeter im CP an, wenn Du die Batterie abgeklemmt hast?

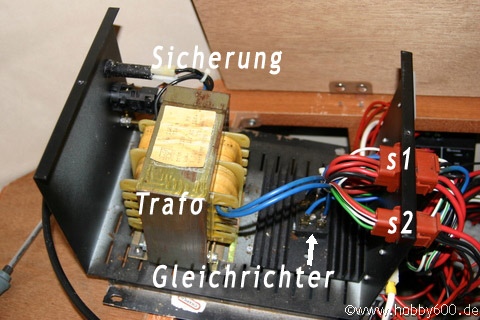

Zur Fehlersuche am Ladegerät würde ich zunächst die Eingangssicherung am Netzteil prüfen. Du siehst sie auf folgendem Bild (da ist allerdings die Haube abgenommen):

Sollte die Sicherung in Ordnung sein, dann die Spannungam Brückengleichrichter messen. Erst wechsel- , dann Gleichspannung.
Prüf aber erst einmal die Sicherung und melde Dich dann wieder.

Nachtrag: Das Bild hat nicht geklappt. Du findest es im Fotokatalog

Hi danke für die schnelle Antwort

also wenn ich die Baterie abklemme fällt das voltmeter auf null


und die sicherung im Ladegerät ist in ordnung

Nico

Nico schrieb:

also wenn ich die Baterie abklemme fällt das voltmeter auf null

okay, ich wollte nur wissen, ob das Voltmeter nicht hängt.

Wenn Die Sicherung i.O. ist, dann musst Du Dir das Ladegerät jetzt mal genauer anschauen. Die Sichung liegt auf der Eingangsseite des Trafos. Dann musst Du jetzt hinter dem Trafo am Brücckengleichrichter eine Wechselspamnnung von ca. 15V messen. Das sind auf dem Bild die beiden dunkelblauen Strippen, die aus dem Trafo kommen

Wenn da Spannung ankommt, an den hellblauen messen, ob da kjnapp 14V Gleichspannung ankommen.
Viel Erfolg

also ich habe kabel auf dem gleichrichter

2 x dunkel blau
1 x hell blau
1 x rot

zwischen den beiden dunkelblauen habe ich eine spannung von 15,6 V


und zwischen den beiden anderen eine spannung von 15,7 V

HAllo Nico,
die 15,7 erscheinen mir etwas sehr hoch. Da hast hier ja Gleichspannung gemessen?

Jedenfalls scheinen Trafo und Gleichrichter i.O. zu sein. Nun musst Du die Stecker kontrollieren. Schau sie Dir zunächst an, ob keiner schwarz oder anderweitig verkokelt ist. Wenn Diu nichts siehst musst Du nach Plan messen.
ZUerst S1/9 gegen S1/3 bzw. den Massestern. Dann oben am CP - der Sicheungsautomat da oben ist ja drin, oder????- usw. letztlich muss die Spannung an S1/8 wieder ankommen und von dort auf die Batterieklemme gehen.
Viel Erfolg

also spannung raus geht aus dem ladegerät es kommt nur keine mehr an der baterie an
